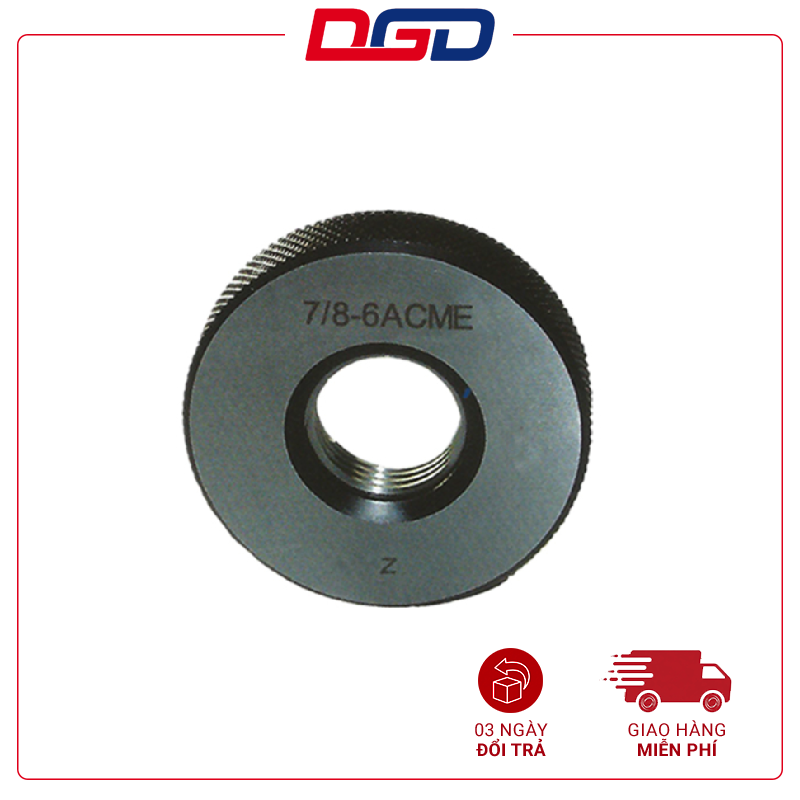

Vòng dưỡng kiểm ren thang ACME

Trong gia công cơ khí, bên cạnh việc kiểm tra lỗ ren thì việc kiểm soát độ chính xác của ren ngoài trên các trục vít bánh răng, trục truyền động chịu tải lớn là cực kỳ quan trọng. Vòng dưỡng kiểm ren thang ACME (ACME Thread Ring Gauge) chính là công cụ tiêu chuẩn giúp các kỹ sư và kỹ thuật viên kiểm tra nhanh, chính xác biên dạng và kích thước ren ngoài mà không cần đến các thiết bị đo phức tạp.

1. Tại Sao Cần Sử Dụng Vòng Dưỡng Kiểm Ren ACME?

Ren ACME là loại ren thang có góc biên dạng 29°, chuyên dùng cho các cơ cấu truyền lực và truyền động trục vít chịu tải trọng cao. Việc sử dụng vòng dưỡng kiểm ACME giúp doanh nghiệp:

- Đảm bảo trục vít gia công ra lắp hợp khít hoàn hảo với đai ốc ren thang.

- Kiểm soát nhanh dung sai của đường kính đỉnh ren, đường kính hông và bước ren ngoài.

- Loại bỏ hoàn toàn rủi ro sản phẩm bị rơ lắc hoặc kẹt cứng khi đưa vào hệ thống máy móc vận hành.

- Tối ưu hóa quy trình kiểm tra chất lượng (QC/QA) sản xuất hàng loạt tại nhà xưởng.

2. Thông Số Kỹ Thuật Chi Tiết

Sản phẩm vòng dưỡng kiểm ren thang ACME được chế tạo tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế:

3. Ưu Điểm Nổi Bật Của Vòng Dưỡng Kiểm Ren ACME

 Độ chống mài mòn cực cao: Bề mặt ren bên trong vòng dưỡng được gia công mài chính xác và xử lý nhiệt tối ưu, đảm bảo không bị hao mòn hay sai lệch kích thước sau hàng ngàn lần vặn kiểm tra phôi.

Thiết kế khía nhám tiện dụng: Chu vi bên ngoài của vòng dưỡng được tạo nhám sâu, giúp tăng độ bám, chống trơn trượt khi kỹ thuật viên thao tác bằng tay (ngay cả khi tay dính dầu mỡ bảo dưỡng).

Đánh dấu rõ ràng: Trên mỗi vòng dưỡng (GO và NOT GO) đều được khắc laser rõ ràng về kích thước, bước ren, góc ren và cấp chính xác để tránh nhầm lẫn trong quá trình sử dụng.

4. Hướng Dẫn Kiểm Tra Đúng Chuẩn Bằng Vòng Dưỡng

Quy trình kiểm tra ren ngoài (trục vít) được thực hiện qua 2 bước cốt lõi:

- Làm sạch phôi: Lau sạch toàn bộ dầu loang, phoi cắt và bụi bẩn bám trên trục vít cần đo và bên trong vòng dưỡng.

 - Thử bằng vòng GO: Vặn vòng dưỡng GO vào trục ren. Vòng GO phải đi qua hết chiều dài ren cần kiểm tra một cách trơn tru, không bị sượng hay kẹt.

- Thử bằng vòng NOT GO: Vặn vòng dưỡng NOT GO vào trục ren. Vòng NOT GO không được phép vặn vào quá 2 vòng ren. Nếu vặn vào sâu hơn, nghĩa là đường kính ren ngoài của trục đã bị gia công nhỏ quá mức cho phép (hàng lỗi).

Mẹo bảo quản: Giống như chốt dưỡng, vòng dưỡng kiểm rất nhạy cảm với độ ẩm và va đập. Sau khi dùng xong, hãy xịt một lớp dầu chống gỉ nhẹ, cất vào hộp bảo vệ chuyên dụng và tránh để rơi rớt.

5. Đặt Mua Vòng Dưỡng Kiểm Ren Thang ACME Uy Tín, Chất Lượng

Chúng tôi tự hào là đơn vị cung cấp các giải pháp đo lường, dưỡng kiểm ren và linh kiện cơ khí chính xác hàng đầu cho các nhà xưởng, doanh nghiệp gia công chế tạo.

 - Sản phẩm chính hãng: Cung cấp đầy đủ chứng nhận, độ chính xác cao, dải kích thước đa dạng từ nhỏ đến lớn.

- Giải pháp toàn diện: Cung cấp trọn bộ cả Chốt dưỡng (Plug Gauge) và Vòng dưỡng (Ring Gauge) để đồng bộ quy trình kiểm tra ren trong - ren ngoài.

- Hỗ trợ tận tâm - Đầy đủ hóa đơn chứng từ.

Liên hệ ngay với chúng tôi để nhận bảng báo giá tốt nhất và các chính sách ưu đãi dành riêng cho khách hàng doanh nghiệp!
