Kẹp định vị

Kẹp định vị là gì?

Kẹp định vị còn có tên khác như là những gá cam kẹp định vị, kẹp nhanh, kẹp tháo lắp nhanh ..v..v.

Kẹp định vị là một cơ cấu gá kẹp  mà thường bao gồm một tay cầm để điều khiển kẹp, một thanh kẹp giữ để kẹp lấy phôi kẹp, và một hệ thống liên kết các bản lề và đòn bẩy để áp đặt lực tác dụng vào ( qua hình ảnh ở dưới đây ). Một khi được tác động, kẹp định vị hay cam kẹp GH cơ bản sẽ ở vị trí khóa. Kẹp định vị dùng để khóa chặt vị trí, gá kẹp chặt phôi kẹp để tránh nó khỏi việc phôi kẹp bị di chuyển hoặc lệch khỏi vị trí gá dú có ngoại lực tác dụng vào.

Kẹp định vị bao gồm :

Kẹp định vị hoạt động như thế nào ? Nguyên lý kẹp ?

Hoạt động kẹp được diễn ra thông qua một hệ thống liên kết bản lề và đòn bẩy (Cơ cấu điểm tựa đòn bẩy ). Các đòn bẩy có chiều dài cố định, được kết nối bởi các đòn bẩy, sinh ra lực kẹp cho cơ cấu. Cơ cấu kẹp này có một điểm khóa chết chính là điểm điểm dừng và liên kết cuối. Một khi kẹp đã ở trong vị trí khóa, cam kẹp không thể tự mở khóa kẹp trừ khi kết cấu kẹp đó được mở ra. Mặc dù kẹp định vị – cam kẹp GH có rất nhiều mẫu mã model khác nhau, nhưng cùng chung một nguyên tắc kẹp đó.

Các loại kẹp định vị

Hầu hết các loại kẹp định vị, cam kẹp đang được sử dụng hàng ngày có 5 loại chính, đó là :

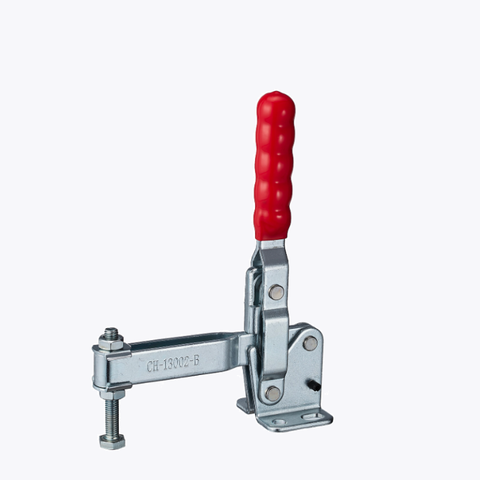

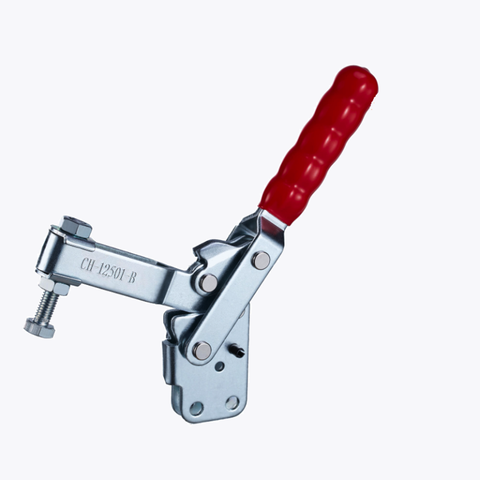

Kẹp đứng

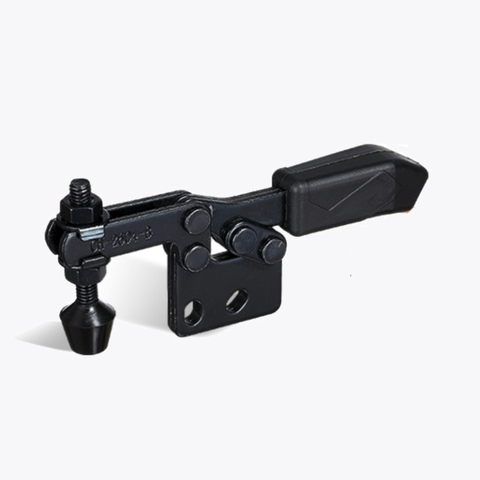

Kẹp ngang

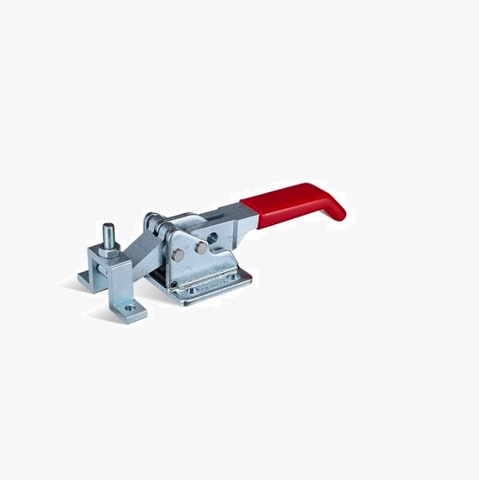

Kẹp đẩy ngang

Kẹp chốt

Kẹp xiết tay

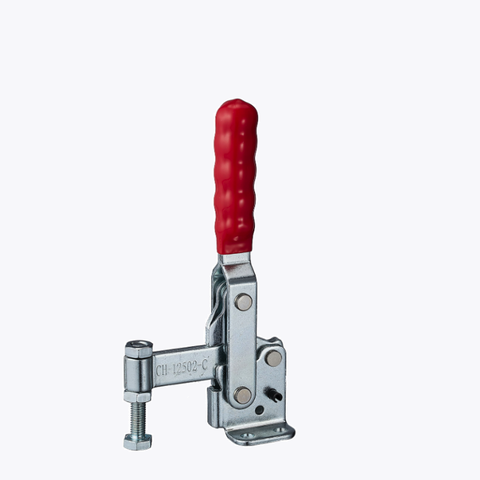

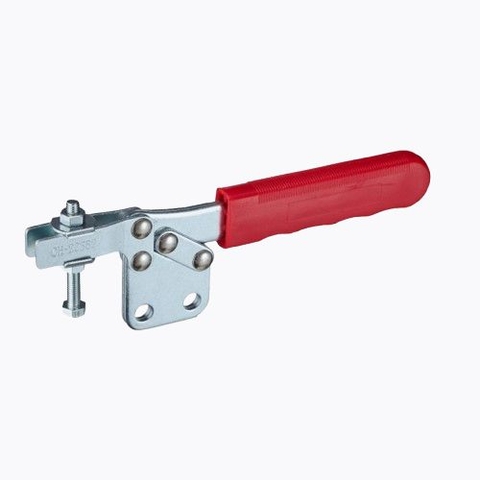

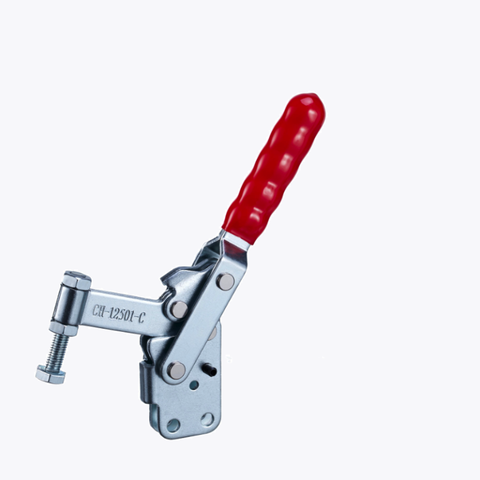

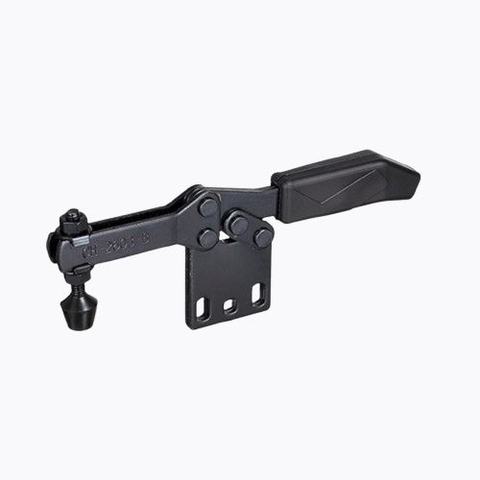

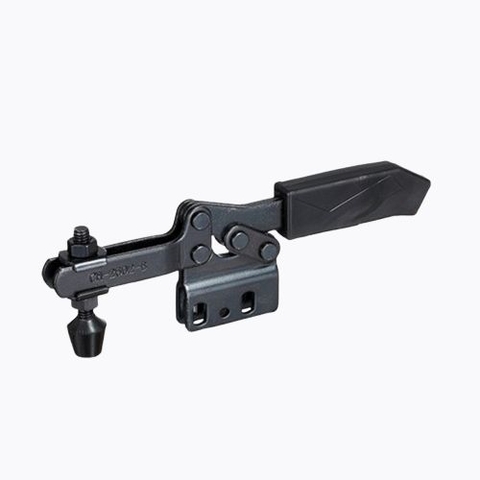

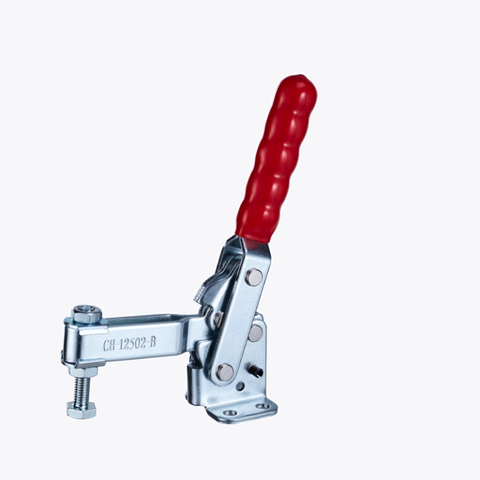

Kẹp ngang CH và kẹp đứng CH — Tay cầm nằm ngang và nằm dựng đứng khi ở vị trí kẹp.

Kẹp đẩy ngang CH — thanh kẹp ( pittong ) di chuyển ngang dọc trục, và đẩy hoặc kéo tay cầm để đóng mở kẹp.

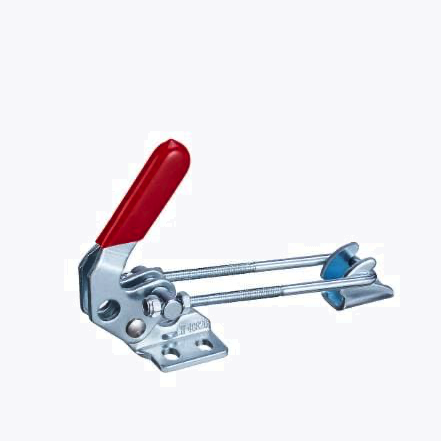

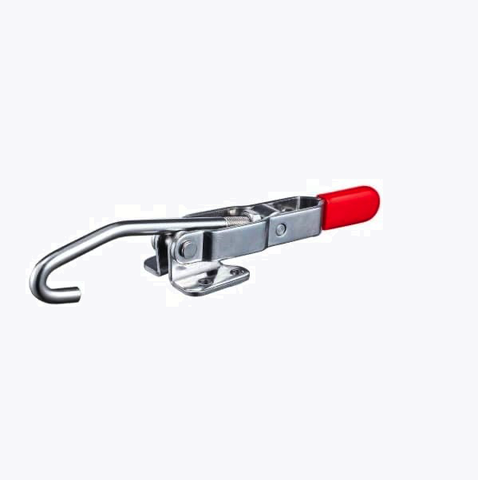

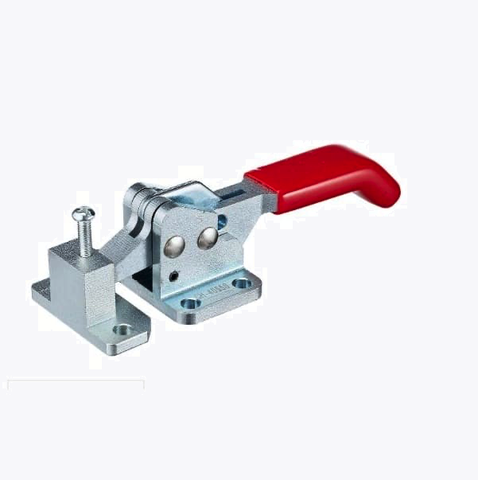

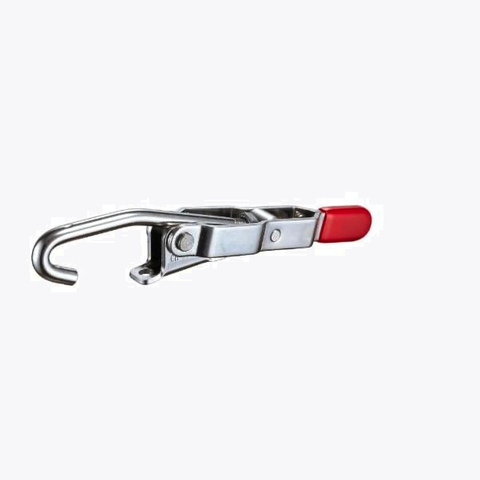

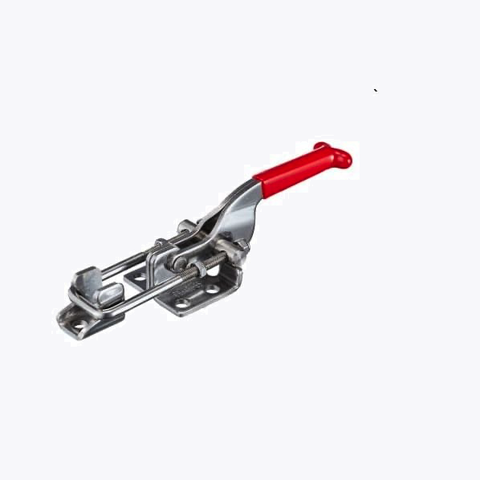

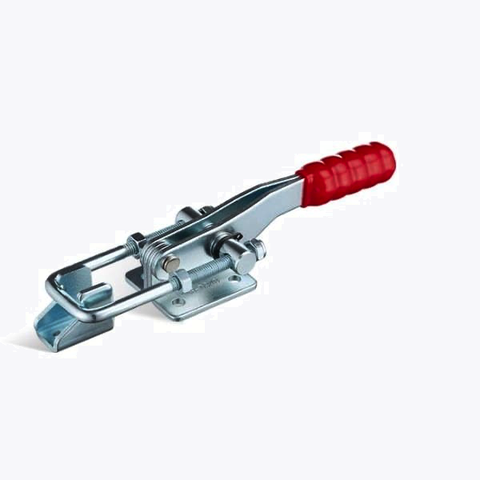

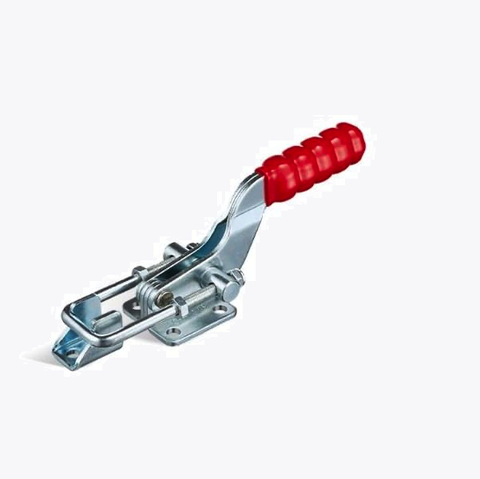

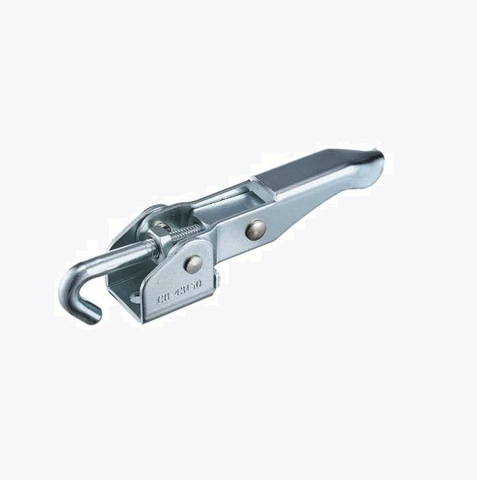

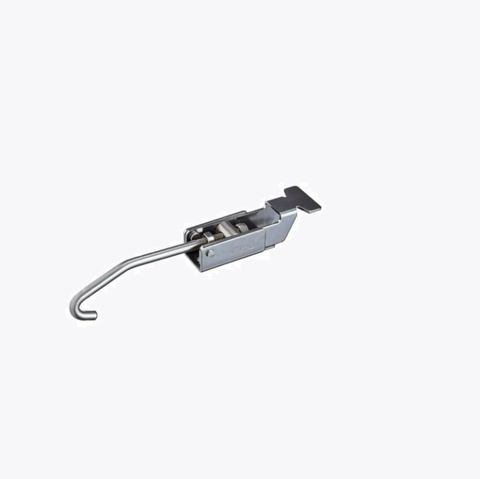

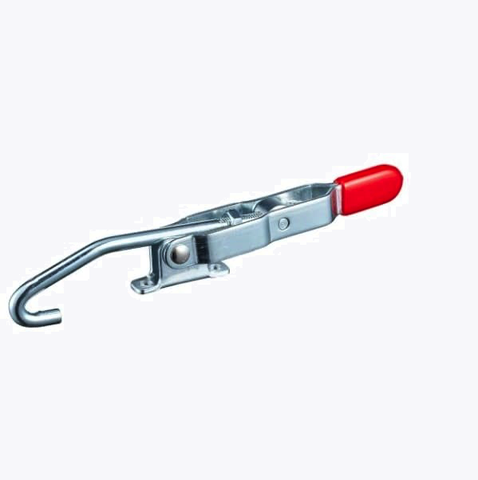

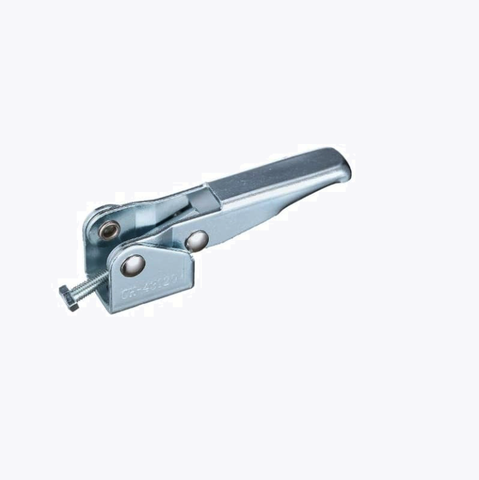

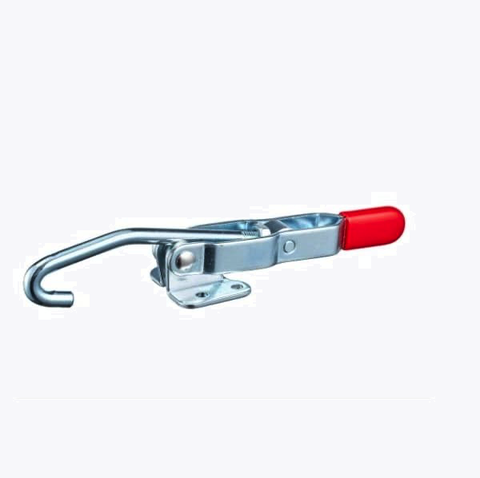

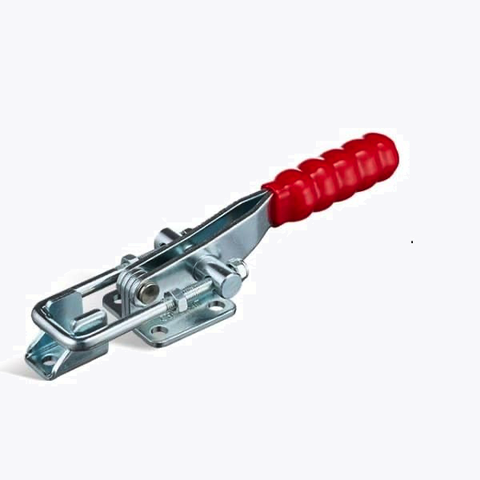

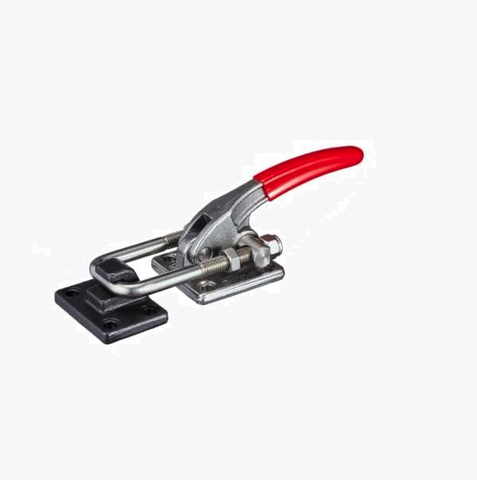

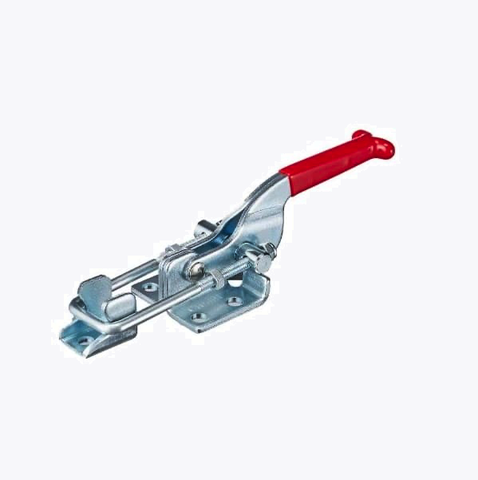

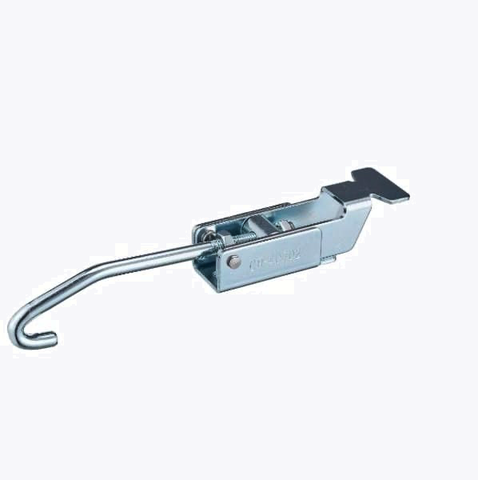

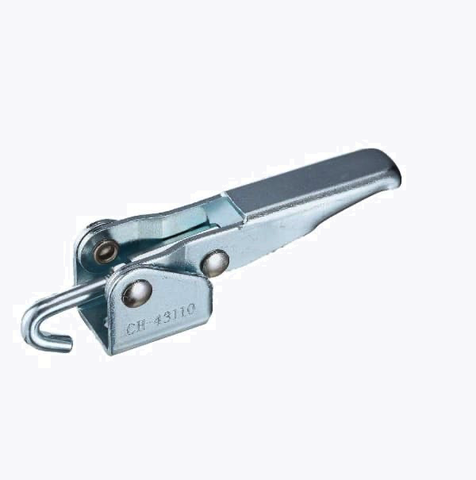

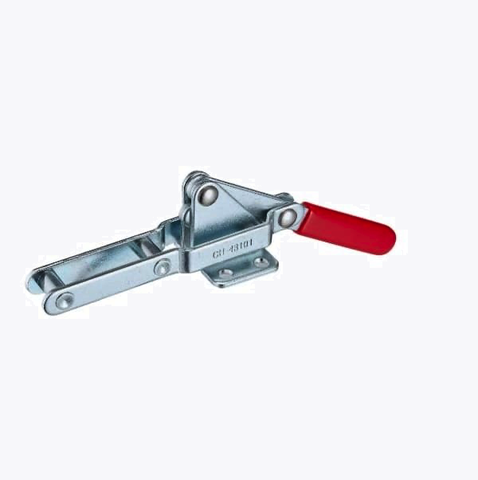

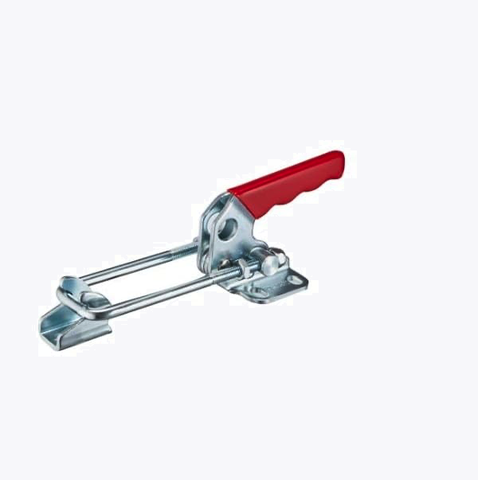

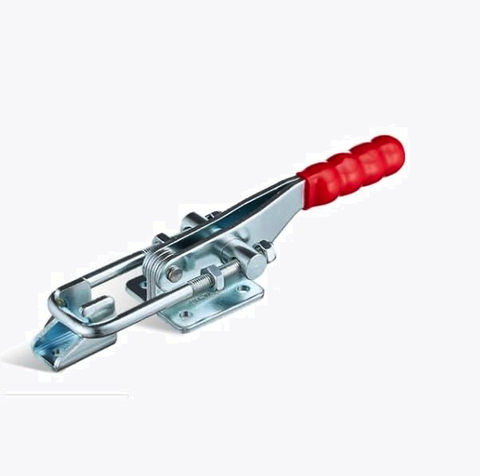

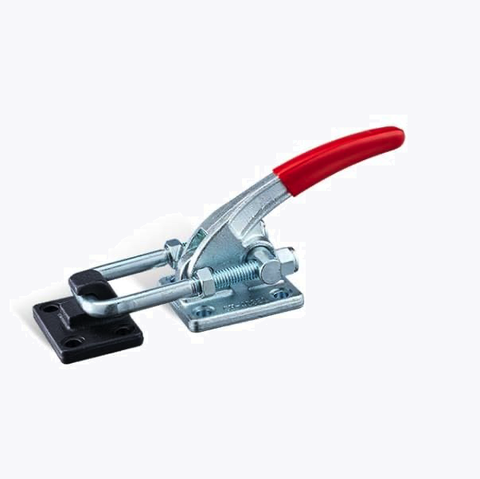

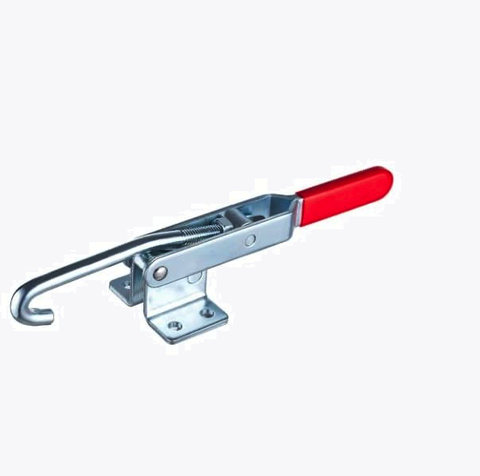

Kẹp chốt CH — Kẹp loại này có móc hoặc chốt hình chữ U như tay kẹp và được thiết kế đặc biệt cho các ứng dụng như yêu cầu một cơ cấu khóa cơ khí như cho khóa khuôn, hoặc đóng kẹp khoang, cửa.

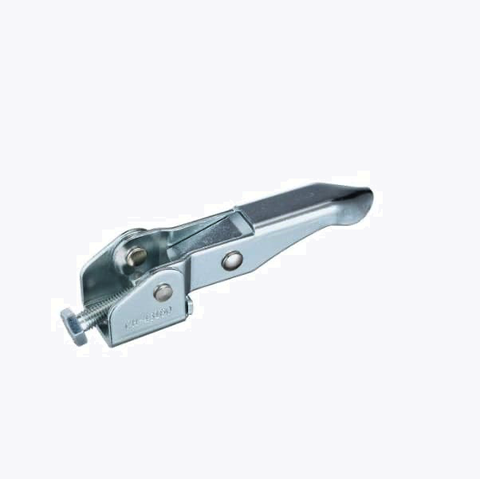

Kẹp xiết tay CH — Loại kẹp này sử dụng lực kéo, kẹp xiết tay.
