Linh kiện khuôn dập

Linh kiện khuôn dập là gì?

Linh kiện khuôn dập là cách nói cụ thể của linh kiện khuôn mẫu để chỉ riêng sản phẩm dùng cho khuôn đột dập, đây là danh mục các phụ tùng tiêu chuẩn công nghiệp, được sản xuất hàng loạt. Được dùng để lắp ráp vào bộ khuôn dập.

Các sản phẩm chính của linh kiện khuôn dập

Một số sản phẩm cơ bản được dùng trong danh mục linh kiện khuôn đột dập như:

Trục dẫn hướng ngoài

Trục dẫn hướng ngoài vô cùng quan trọng để dẫn hướng của các tấm lớn của khuôn, giúp 2 nửa khuôn di chuyển và định vị vị trí chính xác, các mã sản phẩm trong danh mục này như là myap, mykp, myzp, myp ...

Trục bạc dẫn hướng trong

Một số khuôn dập lớn, ngoài có hệ thống dẫn hướng tấm khuôn lớn bên ngoài, kết cấu bên trong khuôn cũng có các tấm khuôn nhỏ, chuyển động không đồng thời và không cố định với tấm bên ngoài, do vậy cần có trục bạc dẫn hướng của riêng nó. Thường 1 tấm khuôn cần ít nhất 2 hoặc 4 bộ dẫn hướng.
Các mã dẫn hướng trong thường là: SGOH, SGPH, SGBL, SGBH ...

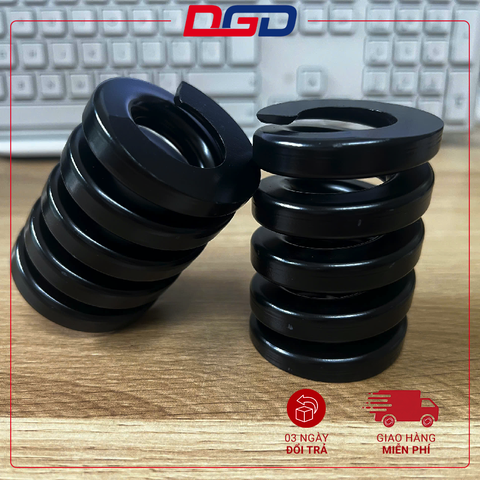

Lò xo khuôn mẫu

Lò xo là phụ tùng không thể thiếu trong bộ khuôn, nó có tác dụng tạo lực đẩy, một số khuôn dập lớn, người thiết kế khuôn thường chọn lò xo gas để thay thế cho lò xo, vì cần lực lớn
