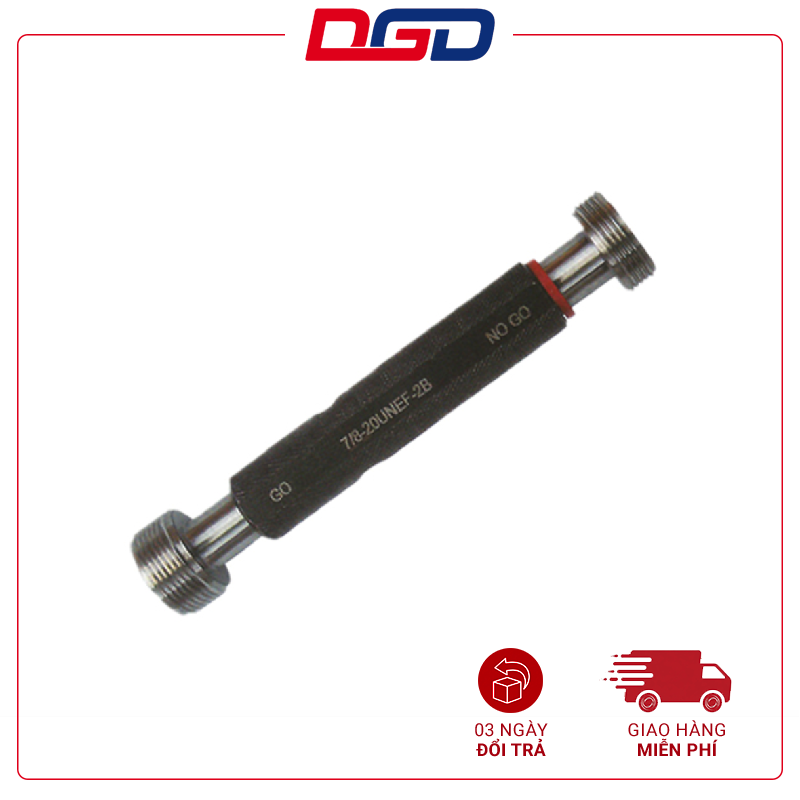

Chốt dưỡng kiểm ren UNEF

Chốt dưỡng kiểm ren UNEF là thiết bị đo lường cơ khí chính xác cao, chuyên dụng để kiểm tra giới hạn kích thước đường kính trung bình của ren trong (ren lỗ) thuộc hệ ren bước cực mịn (Extra Fine). Sản phẩm là công cụ bắt buộc trong quy trình QA/QC tại các nhà máy gia công CNC chính xác, lắp ráp linh kiện điện tử, viễn thông và hàng không.

1. Đặc Điểm Nổi Bật Của Dưỡng Kiểm UNEF

Kiểm tra giới hạn nhanh chóng (Go / No-Go): Thiết kế tích hợp hai đầu tiện lợi. Đầu GO (Thông) kiểm tra kích thước giới hạn dưới của ren, đầu NO-GO (Hạ) kiểm tra kích thước giới hạn trên, giúp phát hiện lỗi gia công chỉ trong vài giây.

Độ chính xác cấp độ phòng Lab: Sản phẩm được chế tạo nghiêm ngặt theo tiêu chuẩn ANSI/ASME B1.1, đạt cấp chính xác phổ biến là 2B hoặc 3B (đáp ứng các yêu cầu dung sai khắt khe nhất).

Vật liệu thép GCr15 tôi cứng: Khả năng chống mài mòn vượt trội nhờ sử dụng thép vòng bi cao cấp, độ cứng đạt 58 - 62 HRC, giữ form ren nguyên bản sau hàng chục ngàn lần đo.

Gia công tinh xảo: Bước ren được mài chính xác bằng công nghệ CNC tiên tiến, bề mặt siêu bóng nhằm giảm thiểu ma sát và tránh làm xước bề mặt chi tiết cần kiểm tra.

2. Thông Số Kỹ Thuật Chi Tiết

3. Tại Sao Các Ngành Công Nghệ Cao Cần Ren UNEF?

Khác với ren thô (UNC) hay ren mịn (UNF), ren cực mịn UNEF có bước ren rất nhỏ, độ cao ren thấp. Điều này mang lại các lợi thế lớn:

Khả năng chống tự nới lỏng cực tốt dưới môi trường rung động mạnh.

Thành ống/chi tiết mỏng vẫn có thể gia công được nhiều bước ren để tăng độ bám.

Cho phép căn chỉnh vị trí cực kỳ tinh vi.

Ứng dụng: Kiểm tra các mối nối ren trên đầu nối cáp đồng trục RF, thiết bị viễn thông, linh kiện điện tử, cụm van điều áp, và các chi tiết cơ khí chính xác siêu nhỏ.

4. Hướng Dẫn Sử Dụng & Bảo Quản Đúng Cách

Đầu GO (Thông): Phải vặn vào lỗ ren một cách mượt mà và đi hết chiều sâu ren mong muốn mà không bị kẹt.

Đầu NO-GO (Hạ): Không được vặn vào lỗ ren quá 2 vòng (hoặc theo tiêu chuẩn nội bộ của nhà máy). Nếu vặn vào sâu hơn, chi tiết đó đã bị rộng ren (Lỗi).

Bảo quản:

- Làm sạch phoi, bụi bẩn bám trên ren trước khi đo.

- Sau khi sử dụng, lau sạch bằng cồn hoặc khăn mềm, bôi một lớp dầu chống gỉ (như WD-40) trước khi cho vào hộp.

- Tránh để hai đầu ren va đập với nhau hoặc va vào các bề mặt kim loại cứng.
