Chế Tạo Khuôn Mẫu Là Gì? Quy Trình Và Vai Trò Trong Sản Xuất Hiện Đại

Trong ngành công nghiệp chế tạo, khuôn mẫu (mould/die) được coi là "trái tim" của quá trình sản xuất hàng loạt. Từ chiếc vỏ điện thoại, chai nước nhựa đến các chi tiết phức tạp trong ô tô, tất cả đều cần đến sự hỗ trợ của khuôn mẫu.

Vậy chế tạo khuôn mẫu là gì, quy trình thực hiện ra sao và tại sao nó lại quyết định chất lượng sản phẩm? Hãy cùng tìm hiểu chi tiết qua bài viết dưới đây.

1. Chế Tạo Khuôn Mẫu Là Gì?

Chế tạo khuôn mẫu (Mold Making) là quá trình thiết kế, gia công và lắp ráp các dụng cụ bằng kim loại (thường là thép hoặc nhôm) có định dạng lòng khuôn theo hình dáng của sản phẩm cần tạo ra.

Khi vật liệu lỏng (nhựa nóng chảy, kim loại lỏng, cao su...) được bơm hoặc ép vào lòng khuôn, dưới tác động của nhiệt độ và áp suất, vật liệu sẽ đông đặc lại thành sản phẩm có kích thước và hình dạng chính xác như thiết kế.

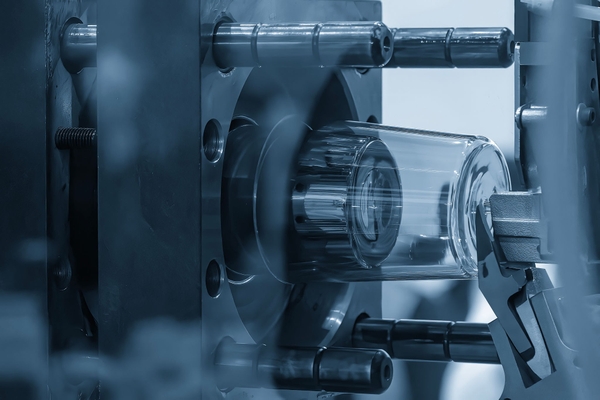

Khuôn mẫu định hình sản phẩm chính xác. Nguồn: Getty Images

2. Các Loại Khuôn Mẫu Phổ Biến Hiện Nay

Tùy thuộc vào vật liệu sản phẩm và công nghệ sản xuất, khuôn mẫu được chia thành các nhóm chính:

- Khuôn ép nhựa (Injection Mold): Dùng để sản xuất các chi tiết nhựa bằng cách bơm nhựa nóng chảy vào khuôn. Phổ biến trong đồ gia dụng, linh kiện điện tử, linh kiện ô tô.

- Khuôn dập (Stamping Die): Dùng lực cơ học để biến dạng hoặc cắt tấm kim loại (dập vuốt, dập cắt, dập liên hoàn).

- Khuôn đúc áp lực (Die Casting Mold): Dùng để đúc các kim loại có nhiệt độ nóng chảy thấp như nhôm, kẽm, đồng...

- Khuôn thổi (Blow Mold): Dùng khí nén để thổi phồng nhựa tạo thành các sản phẩm rỗng như chai, lọ, can nhựa.

3. Quy Trình Chế Tạo Khuôn Mẫu Chuẩn Cơ Khí

Để tạo ra một bộ khuôn hoạt động bền bỉ và chính xác, quá trình sản xuất phải tuân thủ nghiêm ngặt theo 5 bước sau:

3.1. Tiếp nhận yêu cầu & Thiết kế (CAD):Thời gian: 2 - 5 ngày.

Kỹ sư dựa trên bản vẽ sản phẩm 2D/3D của khách hàng để phân tích kết cấu, góc thoát khuôn, độ co rút của vật liệu và tiến hành thiết kế bộ khuôn (3D CAD).

3.2. Mô phỏng & Tối ưu (CAE):Thời gian: 1 - 2 ngày.

Sử dụng phần mềm chuyên dụng (như Moldflow) để mô phỏng dòng chảy của nhựa/kim loại trong khuôn, dự đoán các lỗi như rỗ khí, cong vênh, vết xước để điều chỉnh thiết kế trước khi gia công.

3.3. Gia công cơ khí chính xác (CAM / CNC):Thời gian: 7 - 15 ngày.

Tiến hành phay CNC, tiện CNC, xung điện EDM, cắt dây EDM để tạo hình lòng khuôn (Cave) và lõi khuôn (Core) từ khối thép chuẩn.

3.4. Nhám, Đánh bóng & Lắp ráp:Thời gian: 2 - 4 ngày.

Bề mặt lòng khuôn được đánh bóng hoặc tạo nhám (texture) tùy theo yêu cầu thẩm mỹ của sản phẩm. Sau đó, kỹ sư tiến hành lắp ráp các chi tiết như ty đẩy, kênh dẫn nhiệt, hệ thống làm mát.

3.5. Thử khuôn (Mold Trial) & Bàn giao:Thời gian: 2 - 3 ngày.

Khuôn được đưa lên máy ép để chạy thử (T1, T2). Sản phẩm mẫu được đo đạc kích thước (CMM). Nếu đạt chuẩn, khuôn sẽ được nghiệm thu và bàn giao cho khách hàng.

4. Vai Trò Của Chế Tạo Khuôn Mẫu Trong Sản Xuất

 - Tối ưu chi phí sản xuất hàng loạt: Dù chi phí đầu tư khuôn ban đầu khá cao, nhưng chi phí trên mỗi đơn vị sản phẩm sẽ cực kỳ rẻ khi sản xuất số lượng lớn.

- Đảm bảo độ chính xác đồng đều: Khuôn mẫu cho phép tạo ra hàng triệu sản phẩm có kích thước, hình dáng giống hệt nhau với sai số chỉ tính bằng micron.

 - Đẩy nhanh tiến độ: Thời gian chu kỳ (cycle time) để tạo ra một sản phẩm bằng khuôn ép nhựa chỉ mất từ vài giây đến vài chục giây.

 Tóm lại: Chế tạo khuôn mẫu là nền tảng cốt lõi của ngành công nghiệp chế tạo hiện đại. Việc lựa chọn đơn vị gia công uy tín, sở hữu máy móc hiện đại và đội ngũ kỹ sư kinh nghiệm sẽ giúp doanh nghiệp tiết kiệm chi phí, nâng cao chất lượng sản phẩm và tối ưu thời gian ra mắt thị trường.
