Chốt kiểm tra ren NPSM

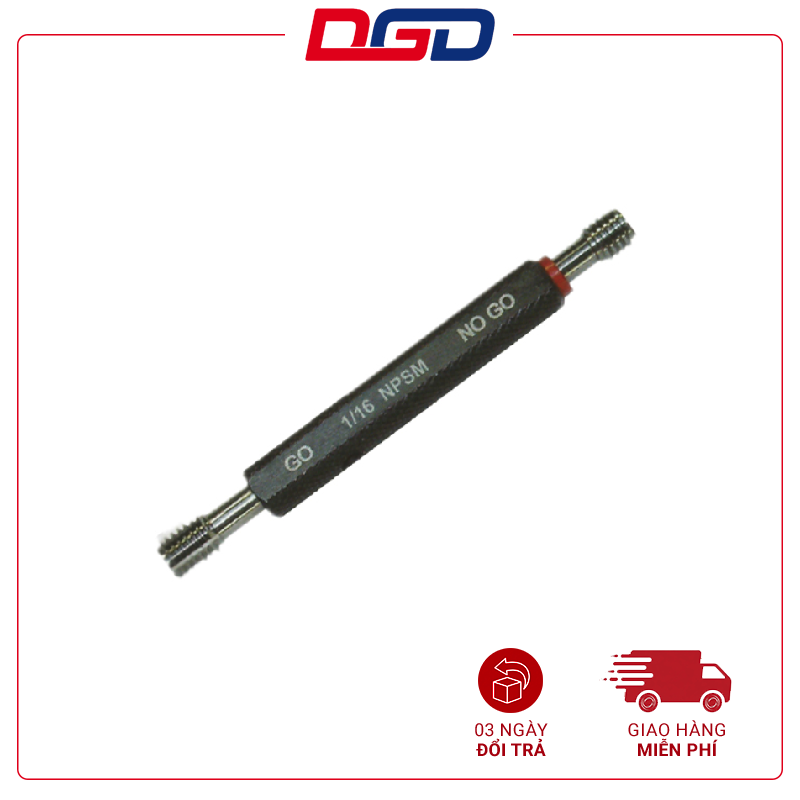

Chốt dưỡng kiểm ren NPSM (National Pipe Straight Mechanical) là dụng cụ đo lường cơ khí chính xác chuyên dụng để kiểm tra giới hạn kích thước đường kính trung bình của ren trong (ren lỗ). Hệ ren NPSM được thiết kế riêng cho các mối nối cơ khí thẳng, không tự làm kín, xuất hiện phổ biến trong các cụm trục, đầu nối thủy lực và các liên kết ống yêu cầu độ bền cao.

1. Đặc Điểm Nổi Bật Của Dưỡng Kiểm Ren NPSM

Thiết kế tích hợp GO / NO-GO tiện lợi: Sản phẩm gồm hai đầu kiểm tra giới hạn riêng biệt trên cùng một tay cầm. Đầu GO (Thông) đảm bảo lỗ ren không bị quá nhỏ; đầu NO-GO (Hạ) đảm bảo lỗ ren không gia công quá rộng, giúp tối ưu hóa quy trình kiểm tra QC.

Độ chính xác chuẩn Mỹ: Được thiết kế và chế tạo nghiêm ngặt theo tiêu chuẩn ANSI/ASME B1.20.1, đáp ứng hoàn hảo các yêu cầu dung sai khắt khe của các bản vẽ kỹ thuật từ các đối tác nước ngoài.

Thép hợp kim cao cấp GCr15: Trải qua quá trình tôi cứng đạt độ cứng từ 58 - 62 HRC, giúp bề mặt ren có khả năng chịu mài mòn cực tốt, duy trì kích thước chuẩn xác sau hàng ngàn lần thao tác tại xưởng.

Gia công biên dạng ren tinh xảo: Bước ren được mài chính xác cao với bề mặt siêu bóng, giúp kỹ thuật viên vặn vào/ra mượt mà, không gây xước lòng ren của chi tiết cần kiểm tra.

2. Thông Số Kỹ Thuật Chi Tiết

3. Phân Biệt Giữa Ren NPSM Và Ren NPT (Tránh Mua Nhầm Dưỡng)

Trong thực tế, rất nhiều đơn vị thu mua hoặc kỹ thuật viên mới dễ nhầm lẫn giữa hai hệ ren này do chúng có cùng số bước ren (TPI) và cùng góc ren $60^\circ$:

Ren NPT: Là ren ống côn (Tapered). Dưỡng kiểm NPT chỉ có một đầu và kiểm tra bằng các nấc khía (Step).

Ren NPSM: Là ren ống thẳng (Straight/Parallel). Dưỡng kiểm NPSM bắt buộc phải dùng bộ đôi 2 đầu GO và NO-GO để kiểm tra giới hạn tương tự như ren mét thông thường.

4. Hướng Dẫn Sử Dụng Đúng Kỹ Thuật

Làm sạch chi tiết: Sử dụng khí nén hoặc khăn sạch để loại bỏ toàn bộ phoi gia công, bụi bẩn hoặc dầu cắt gọt bên trong lỗ ren.

Kiểm tra với đầu GO: Vặn nhẹ nhàng đầu GO vào lỗ ren bằng tay. Đầu GO bắt buộc phải đi vào hết chiều sâu ren mượt mà, không bị kẹt hay sượng tay.

Kiểm tra với đầu NO-GO: Vặn đầu NO-GO vào lỗ ren. Theo tiêu chuẩn kỹ thuật, đầu NO-GO không được phép đi vào quá 2 vòng ren. Nếu vặn vào sâu hơn, chi tiết đó đã bị rộng ren và tính là phế phẩm.

Khuyến nghị bảo quản: Sau khi kết thúc ca làm việc, cần lau sạch dưỡng kiểm, thoa một lớp dầu chống gỉ chuyên dụng và cất vào hộp nhựa/gỗ đi kèm. Không để dưỡng kiểm va chạm với các dụng cụ kim loại nặng khác để tránh móp méo bước ren.
