Hệ Thống Đẩy Trong Khuôn Ép Nhựa: Nguyên Lý Thiết Kế & Yếu Tố Cốt Lõi Tối Ưu Sản Xuất

Trong công nghệ chế tạo khuôn ép nhựa, hệ thống đẩy (Ejector System) đóng vai trò quyết định đến việc sản phẩm có thể thoát khuôn một cách ổn định, an toàn và đảm bảo tính thẩm mỹ hay không.

Khi nhựa nguội, hiện tượng co ngót sẽ khiến sản phẩm ôm rất chặt vào lòng khuôn tĩnh/động (thường là phía Core). Nếu không có một hệ thống đẩy được tính toán chuẩn xác về vị trí, lực và diện tích tiếp xúc, sản phẩm rất dễ bị cong vênh, trầy xước, biến dạng hoặc thậm chí gây hỏng hóc cơ cấu khuôn.

Cùng DGD Precision khám phá toàn tập về cấu tạo, phân loại và các nguyên tắc thiết kế hệ thống đẩy tối ưu cho sản xuất hàng loạt ngay dưới đây!

1. Cấu Tạo Cơ Bản Của Hệ Thống Đẩy

Một hệ thống đẩy tiêu chuẩn trong khuôn ép nhựa bao gồm sự phối hợp nhịp nhàng của các bộ phận chính:

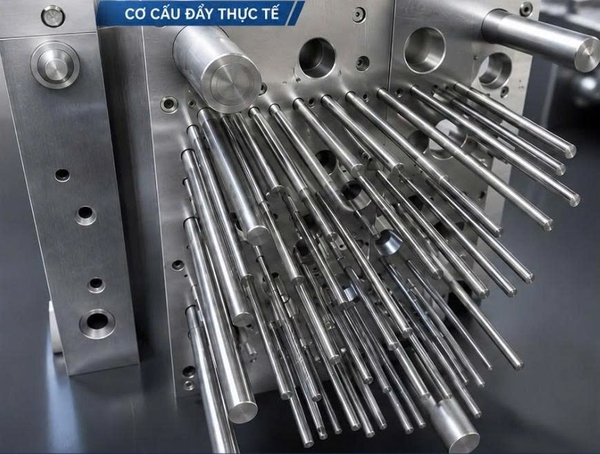

- Bộ phận tác động lực: Chốt đẩy (tròn, dẹt), khối đẩy, ống đẩy (Ejector Sleeve)... trực tiếp tiếp xúc và truyền lực lên sản phẩm.

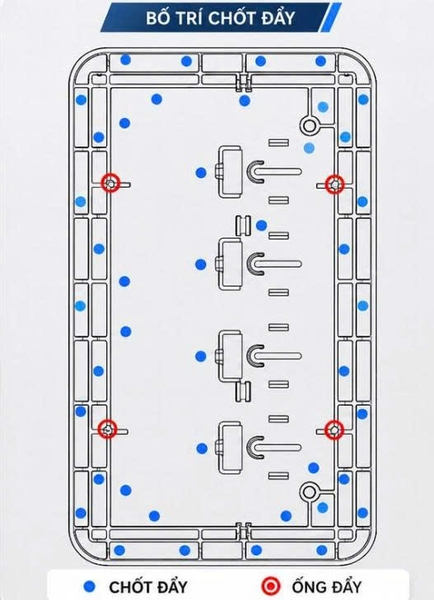

Bố trí chốt đẩy trong khuôn nhựa

- Bộ phận dẫn hướng & định vị: Tấm đẩy trên (Top Ejector Plate), Tấm đẩy dưới (Bottom Ejector Plate), Trục & Bạc dẫn hướng tấm đẩy, Bộ phận giới hạn hành trình.

- Bộ phận hỗ trợ & Khôi phục (Hồi):

Chốt hồi (Return Pin): Đưa hệ thống đẩy trở lại vị trí ban đầu khi khuôn đóng.

- Lò xo hồi (Springs): Hỗ trợ chốt đẩy quay về nhanh hơn và giữ định vị đúng vị trí.

- Bộ phận kết nối & Kiểm soát: Trụ KO (Knock-out Rod - kết nối máy ép), Công tắc hành trình hoặc cảm biến kiểm tra vị trí tấm đẩy.

Ghi nhớ: Tấm đẩy đóng vai trò mang toàn bộ dàn chốt tịnh tiến lên/lùi về, trong khi chốt đẩy là điểm trực tiếp truyền lực thoát khuôn cho nhựa.

2. Tính Toán Vị Trí Chốt Đẩy Ngay Từ Giai Đoạn DFM

Xác định vị trí chốt đẩy là bước quan trọng hàng đầu trong phân tích tính khả thi thiết kế (DFM - Design for Manufacturability). Vị trí đặt chốt quyết định sản phẩm thoát khỏi Core có bị xoay, kẹt hay biến dạng hay không.

- Vị trí NÊN đặt chốt đẩy:

Vùng có độ cứng vững tốt trên sản phẩm.

Các vị trí gân tăng cứng (Ribs).

Đỉnh hoặc chân Boss / Trụ chịu lực.

Thành sản phẩm có khả năng chịu lực tốt.

Những khu vực lòng khuôn khép kín ôm chặt Core nhất.

- Vị trí KHÔNG NÊN đặt chốt đẩy:

Bề mặt ngoại quan (yêu cầu không để lại vết chốt theo bản vẽ kỹ thuật).

Vùng thành quá mỏng hoặc khu vực kết cấu yếu, dễ biến dạng.

3. Các Chi Tiết Đẩy Phổ Biến & Ứng Dụng Thực Tế

Tùy thuộc vào hình dáng và kết cấu sản phẩm, kỹ sư thiết kế khuôn sẽ lựa chọn giải pháp đẩy phù hợp:

4. Phân Bố Lực Đẩy & Hành Trình Đẩy Chuẩn Xác

Balance lực đẩy (Ejection Force Distribution)

Hiện tượng đẩy lệch: Bố trí chốt không cân bằng sẽ làm sản phẩm bị nghiêng, xoay hoặc kẹt lại trong khuôn.

Hiện tượng tập trung ứng suất: Diện tích tiếp xúc của chốt quá nhỏ sẽ gây trắng ứng suất (stress whitening), lõm bề mặt hoặc biến dạng sản phẩm.

Nguyên tắc: Khu vực nào có lực bám Core/lực co ngót lớn hơn thì phải bố trí mật độ chốt và diện tích đẩy lớn tương ứng, tránh chỉ đặt chốt theo đối xứng hình học đơn thuần.

Hành trình đẩy (Ejector Stroke)

Hành trình quá ngắn: Sản phẩm chưa rời hoàn toàn khỏi Core, dẫn đến robot khó gắp hoặc sản phẩm không rơi tự do được.

Hành trình quá dài: Lãng phí thời gian chu kỳ (Cycle time), làm chốt đẩy nhô ra quá xa gây giảm độ cứng vững, dễ cong chốt.

Giải pháp: Chọn hành trình vừa đủ thoát khỏi Core, cân nhắc thêm vị trí Undercut và phương pháp lấy hàng (Robot hay rơi tự do).

5. Checklist 9 Nguyên Tắc Cốt Lõi Khi Thiết Kế Hệ Thống Đẩy

Một kỹ sư thiết kế khuôn chuyên nghiệp luôn cần trả lời 9 câu hỏi này trước khi chốt bản vẽ:

Sản phẩm đang ôm chặt nhất tại vị trí nào?

Vị trí nào đủ độ cứng để tiếp nhận lực đẩy mà không bị vỡ/biến dạng?

Lực đẩy đã được phân bố cân bằng trên toàn bộ diện tích chưa?

Diện tích tiếp xúc của chốt đẩy đã đủ lớn chưa?

Hành trình đẩy đã đủ để sản phẩm thoát hoàn toàn khỏi Core chưa?

Chốt đẩy có bị lằn vết lên bề mặt yêu cầu ngoại quan không?

Hệ thống đẩy có nguy cơ va chạm với Slider, Lifter hay cơ cấu khác không?

Hệ thống đã có cơ cấu hồi hoàn toàn trước khi khuôn đóng chưa?

Sau 100.000 – 500.000 chu kỳ, cơ cấu này có hoạt động ổn định hay không?

Lời Kết

Hệ thống đẩy tối ưu không phải là hệ thống sử dụng nhiều chốt nhất hay tạo ra lực đẩy mạnh nhất. Một hệ thống đẩy xuất sắc là giải pháp giúp sản phẩm rời khuôn nhẹ nhàng, cân bằng, không vết biến dạng và đảm bảo khuôn vận hành bền bỉ, ổn định trong suốt quá trình sản xuất hàng loạt.
