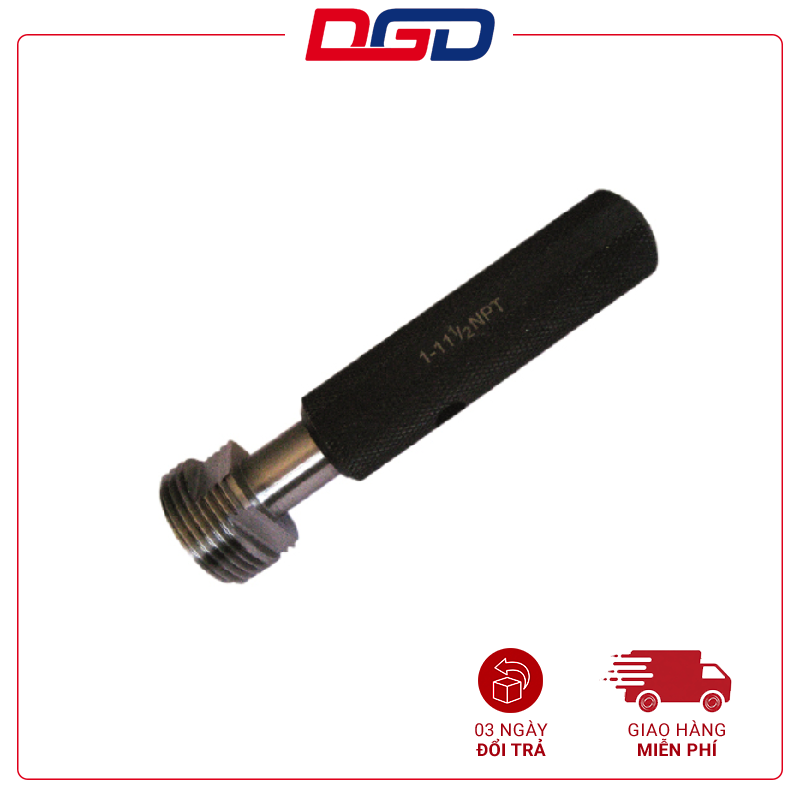

Chốt dưỡng kiểm ren NPT

Giải pháp đo lường chính xác tuyệt đối cho các mối nối ren ống theo tiêu chuẩn Mỹ (ANSI/ASME B1.20.1).

Chốt dưỡng kiểm ren NPT là dụng cụ chuyên dụng không thể thiếu trong ngành gia công cơ khí chính xác, sản xuất đường ống, van, và các thiết bị thủy lực, khí nén. Sản phẩm giúp kiểm tra nhanh, chính xác giới hạn ren trong (ren lỗ) xem có đạt tiêu chuẩn lắp ráp và chống rò rỉ hay không.

1. Đặc Điểm Nổi Bật Của Sản Phẩm

 Độ chính xác cấp độ công nghiệp: Sản phẩm được gia công chính xác nghiêm ngặt theo tiêu chuẩn ANSI/ASME B1.20.1, đảm bảo độ sai số ở mức tối thiểu.

Vật liệu cao cấp GCR15: Chế tạo từ thép hợp kim chịu mài mòn cao (thép vòng bi), trải qua quá trình xử lý nhiệt (tôi cứng) đạt độ cứng từ 58-62 HRC, giúp dưỡng kiểm không bị biến dạng hay mài mòn sau hàng ngàn lần sử dụng.

Thiết kế tối ưu, dễ sử dụng: Bề mặt ren được mài phẳng, độ bóng cao. Tay cầm được khía nhám chống trơn trượt, giúp kỹ thuật viên thao tác dễ dàng ngay cả khi tay dính dầu mỡ.

Độ ổn định kích thước vượt trội: Sản phẩm được xử lý ổn định nhiệt độ để triệt tiêu ứng suất bên trong, đảm bảo kích thước không thay đổi theo thời gian.

2. Thông Số Kỹ Thuật Chi Tiết

3. Hướng Dẫn Sử Dụng & Kiểm Tra Đúng Cách

Do đặc thù của ren NPT là ren côn (càng vặn càng chặt), việc kiểm tra bằng dưỡng kiểm NPT sẽ dựa vào các nấc khía (Step) trên thân dưỡng:

Làm sạch ren trong của chi tiết cần kiểm tra (loại bỏ phoi cắt, dầu thừa).

Dùng tay vặn nhẹ nhàng dưỡng kiểm NPT vào lỗ ren cho đến khi chặt tay (không dùng lực quá mạnh).

Đánh giá kết quả:

- Đạt tiêu chuẩn: Mặt mút của chi tiết cần kiểm tra phải nằm trong phạm vi của nấc khía giới hạn trên dưỡng kiểm (thông thường cho phép sai lệch +-1 vòng ren so với nấc chuẩn).

 - Lỗi (Không đạt): Nếu mặt mút nằm ngoài khoảng khía này (quá nông hoặc quá sâu), nghĩa là ren gia công bị sai kích thước.

4. Ứng Dụng Thực Tế

Sản phẩm được ứng dụng rộng rãi trong các nhà máy gia công CNC, xưởng cơ khí phụ trợ, ngành dầu khí, hóa chất, hệ thống phòng cháy chữa cháy, và sản xuất các linh kiện đầu nối thủy lực, khí nén tiêu chuẩn Mỹ.

Lưu ý bảo quản: Sau khi sử dụng, cần lau sạch dưỡng kiểm bằng vải mềm, thoa một lớp dầu chống gỉ và cất vào hộp bảo quản. Tránh để dưỡng kiểm va đập mạnh với các vật dụng kim loại khác.
