Chốt dưỡng kiểm ren G

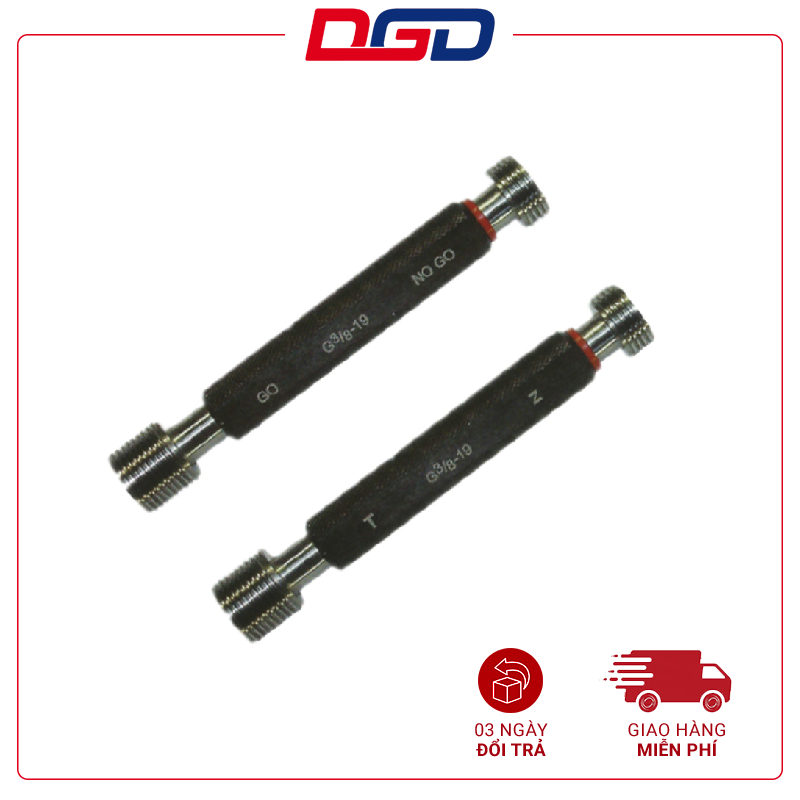

Chốt dưỡng kiểm ren G (BSPP) là dụng cụ đo lường cơ khí chính xác chuyên dụng để kiểm tra giới hạn kích thước đường kính trung bình của ren trong (ren lỗ) thuộc hệ ren ống thẳng không tự làm kín. Đây là thiết bị không thể thiếu trong quy trình QA/QC tại các nhà máy gia công CNC, xưởng sản xuất linh kiện thủy lực, khí nén, van và các đầu nối đường ống công nghiệp.

1. Đặc Điểm Nổi Bật Của Dưỡng Kiểm Ren G

Thiết kế tích hợp GO / NO-GO tiện lợi: Sản phẩm gồm hai đầu đo chuyên biệt. Đầu GO (Thông) kiểm tra giới hạn lòng ren nhỏ nhất, đầu NO-GO (Hạ) kiểm tra giới hạn lòng ren lớn nhất, giúp kỹ thuật viên phát hiện chi tiết lỗi chỉ trong vài giây.

Độ chính xác chuẩn ISO 228: Được chế tạo nghiêm ngặt tuân thủ tiêu chuẩn quốc tế ISO 228 (hoặc DIN ISO 228), đảm bảo tính đồng bộ tuyệt đối khi lắp ráp với các linh kiện nhập khẩu.

Vật liệu thép GCr15 cao cấp: Chế tạo từ thép hợp kim chịu mài mòn cực tốt (thép vòng bi), trải qua quá trình tôi cứng đạt 58 - 62 HRC, giữ nguyên biên dạng ren chuẩn sau hàng chục ngàn lần kiểm tra.

Gia công CNC tinh xảo: Bước ren được mài chính xác cao với bề mặt siêu bóng, giảm thiểu ma sát tối đa và tránh làm xước bề mặt chi tiết cần đo.

2. Thông Số Kỹ Thuật Chi Tiết

3. Phân Biệt Ren G Với Các Hệ Ren Ống Khác

Rất nhiều người nhầm lẫn giữa các hệ ren ống dẫn đến việc mua sai dưỡng kiểm. Dưới đây là điểm đặc trưng của ren G:

Ren G (BSPP): Là ren ống thẳng (Parallel), góc ren 55°. Khi lắp ráp bắt buộc phải dùng thêm gioăng cao su (O-ring) hoặc vòng đệm để làm kín.

Ren R/RC (BSPT): Cũng góc ren 55° nhưng là ren côn (Tapered), tự làm kín bằng việc siết chặt các bước ren.

Ren NPT: Là ren côn tiêu chuẩn Mỹ, góc ren 60°.

4. Hướng Dẫn Thao Tác Kiểm Tra Chuẩn Kỹ Thuật

Làm sạch chi tiết: Loại bỏ hoàn toàn phoi tiện, bụi bẩn hoặc dầu thừa bám trong lỗ ren cần kiểm tra.

Thử đầu GO: Vặn nhẹ nhàng đầu GO vào lỗ ren bằng tay. Đầu GO phải đi vào hết chiều sâu ren mượt mà, không bị sượng hay kẹt.

Thử đầu NO-GO: Vặn đầu NO-GO vào lỗ ren. Theo tiêu chuẩn, đầu NO-GO không được đi vào quá 2 vòng ren. Nếu vặn vào sâu hơn, nghĩa là lỗ ren gia công bị rộng (Sản phẩm Lỗi).

Mẹo bảo quản: Sau khi sử dụng, lau sạch dưỡng bằng khăn mềm, thoa một lớp dầu chống gỉ (như WD-40) và cất vào hộp. Tránh để hai đầu ren va đập trực tiếp với các vật dụng kim loại khác trên bàn làm việc.
