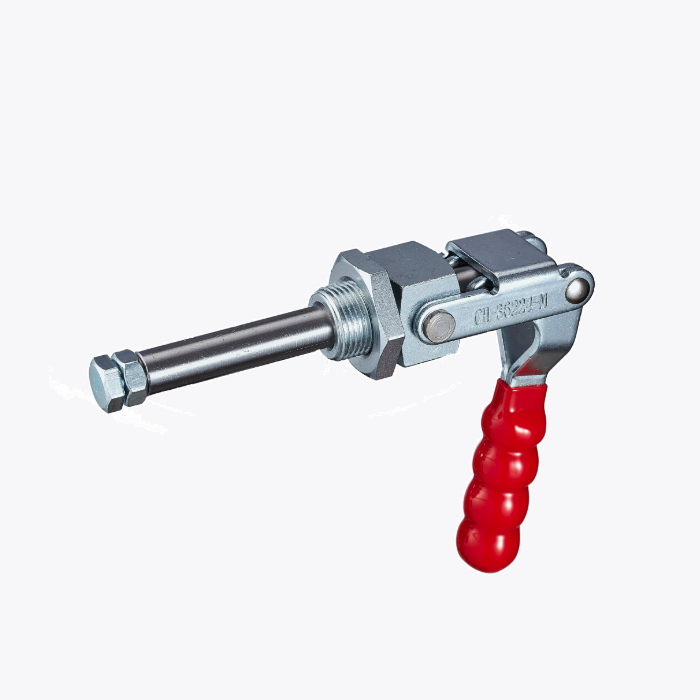

Kẹp định vị CH-36224M

Kẹp định vị CH-36224M là dòng cam kẹp đẩy - kéo thẳng tải trung bình, chuyên dùng để định vị và giữ chặt phôi trong đồ gá cơ khí với lực kẹp mạnh mẽ 318 kg. Chức năng chính là tạo chuyển động tịnh tiến ngang nhanh chóng qua cần gạt tay, nổi bật với hành trình pít tông 65.5 mm linh hoạt, góc mở tay cầm 180° thao tác thoải mái, trọng lượng nhẹ chỉ 690-770 g cùng ty kẹp M10 (CH-SA-105015) đi kèm dễ lắp đặt.

Mã sản phẩm: CH-36224-M

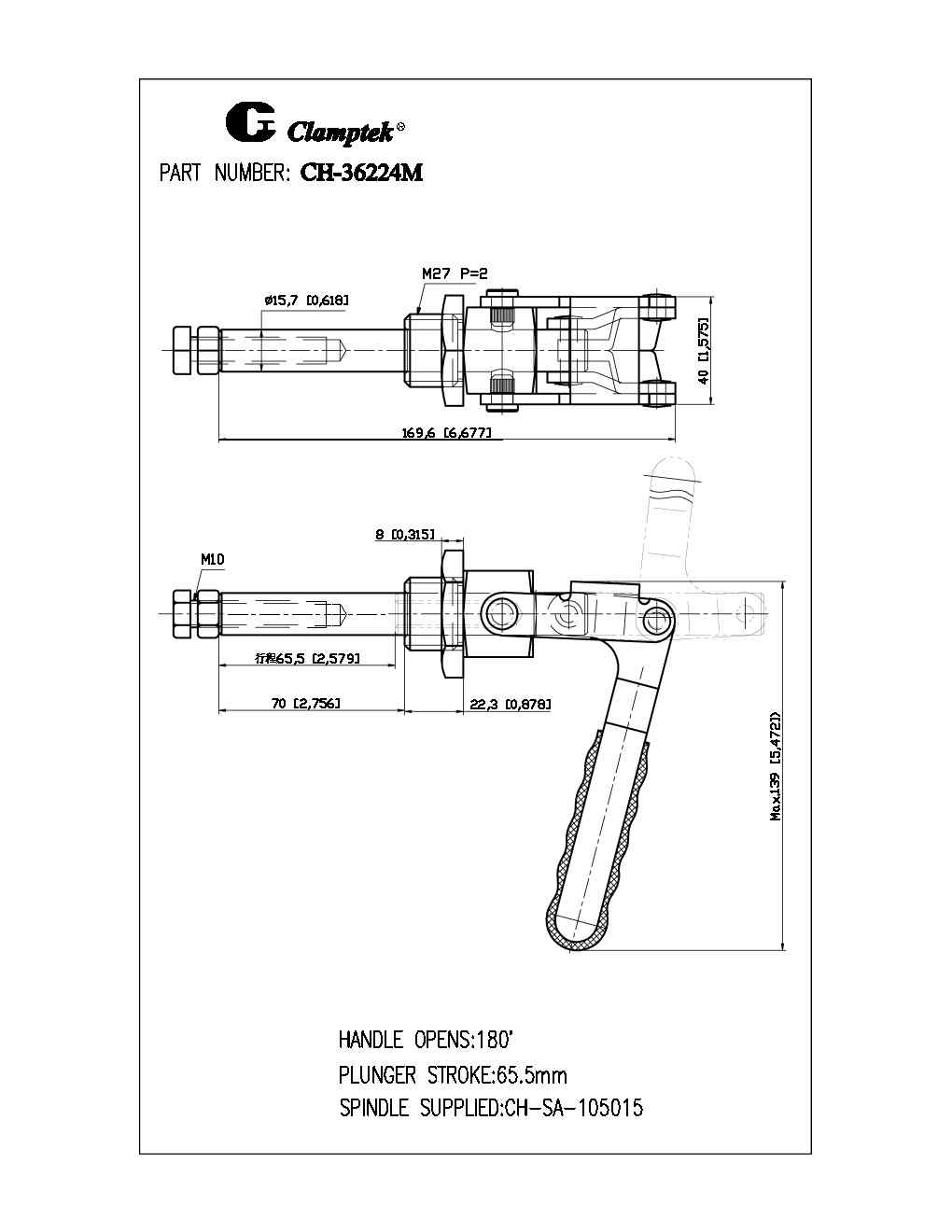

- Bản vẽ PDF: tải xuống tại đây
- Bản vẽ CAD dwg
- File step 3D
Chất liệu: Thép mạ kẽm chống gỉ
Lực kẹp tối đa: 318Kg
Trọng lượng: 770g
Góc mở tay cầm: 180 độ
Mã ốc vít đầu kẹp: CH-SA-105015
Hành trình: 65.5mm
Mã chân đế cố định: CH-36225M
