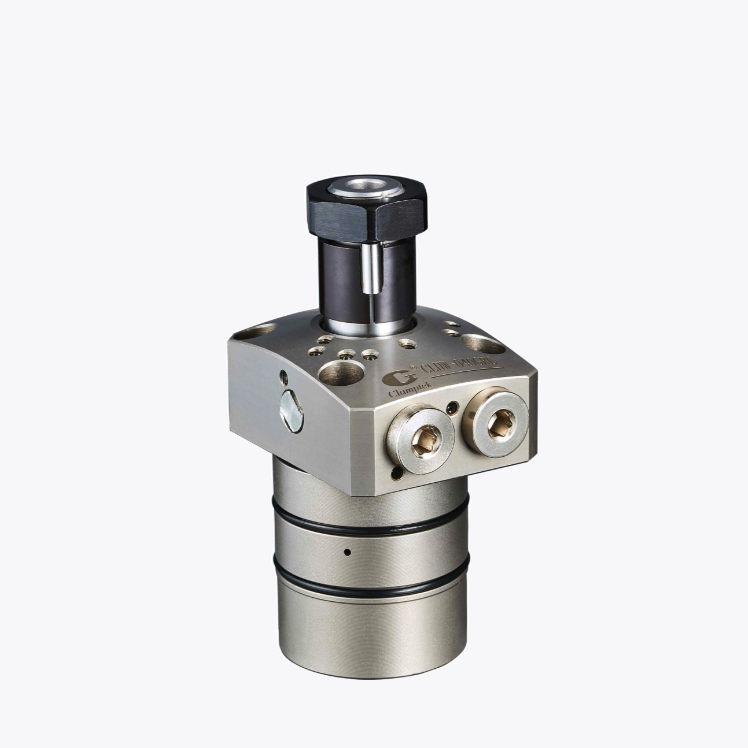

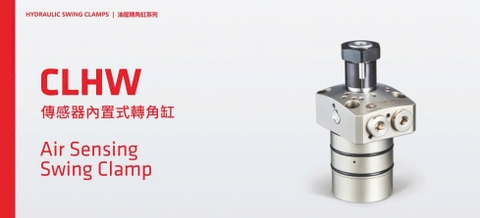

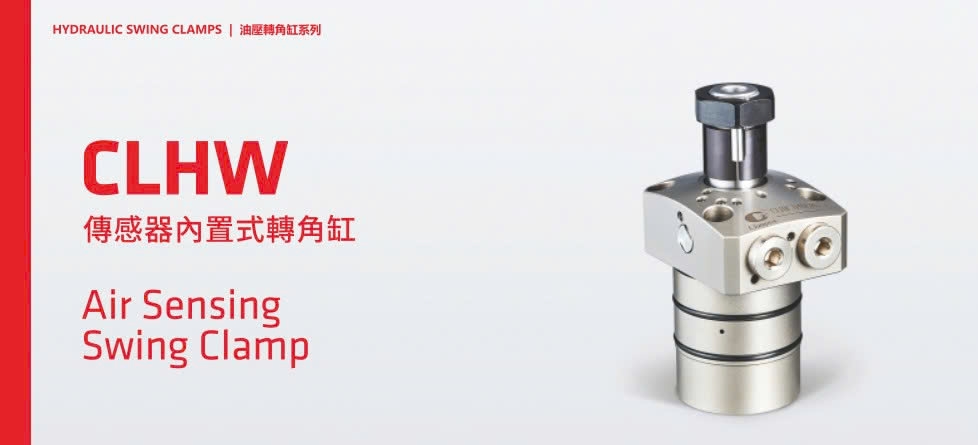

Kẹp thủy lực CLHW

Trong các dây chuyền sản xuất tự động hóa và nhà máy thông minh (Smart Factory), việc đảm bảo hệ thống đã kẹp chặt phôi trước khi máy CNC khởi chạy là yếu tố quyết định để tránh tai nạn đâm dao, gãy dụng cụ cắt hoặc hỏng phôi. Dòng kẹp xoay tích hợp cảm biến khí CLHW của Clamptek (CLHW Air Sensing Swing Clamp) chính là câu trả lời hoàn hảo cho bài toán kiểm soát an toàn và tự động hóa tuyệt đối này.

1. Tổng Quan Về Thương Hiệu Clamptek

Clamptek là cái tên bảo chứng cho chất lượng trong ngành công nghiệp phụ trợ chế tạo. Với dải sản phẩm đa dạng từ kẹp cơ, kẹp khí nén đến kẹp thủy lực, Clamptek chuyên cung cấp các giải pháp giữ chặt phôi chuyên nghiệp, được ứng dụng rộng rãi trong các ngành sản xuất ô tô, linh kiện điện tử, hàng không vũ trụ và gia công khuôn mẫu.

2. Tính Năng "Air Sensing" Trên Dòng CLHW Là Gì?

Điểm cốt lõi làm nên sự khác biệt của Clamptek CLHW Series nằm ở cơ chế Cảm biến khí (Air Sensing / Air Verification) được tích hợp ngay trên thân và tay kẹp:

Thân kẹp có một đường dẫn khí nén nhỏ đi thẳng lên bề mặt tiếp xúc của tay kẹp.

Khi chưa kẹp hoặc kẹp lỗi: Khí nén sẽ thoát ra ngoài tự do, áp suất đường khí thấp.

Khi kẹp hoàn toàn chính xác vào phôi: Bề mặt tay kẹp ép chặt vào phôi và bít kín lỗ thoát khí. Lúc này, áp suất khí nén trong đường ống tăng vọt. Cảm biến áp suất khí (Air Pressure Switch) của hệ thống sẽ nhận tín hiệu này và gửi lệnh "An Toàn" về PLC/Máy CNC để cho phép bắt đầu gia công.

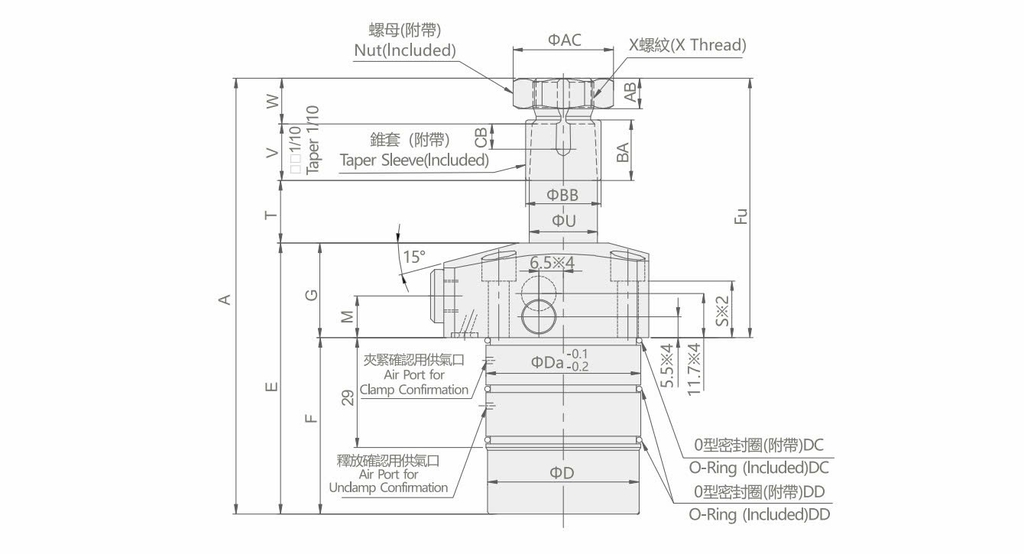

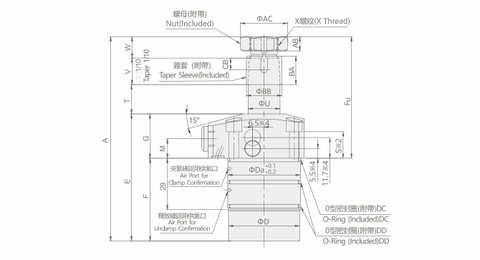

3. Thiết Kế Và Cơ Chế Hoạt Động Của CLHW Air Sensing Swing Clamp

Về cơ chế vật lý, CLHW vẫn giữ nguyên ưu điểm của dòng kẹp xoay (Swing Clamp) cao cấp:

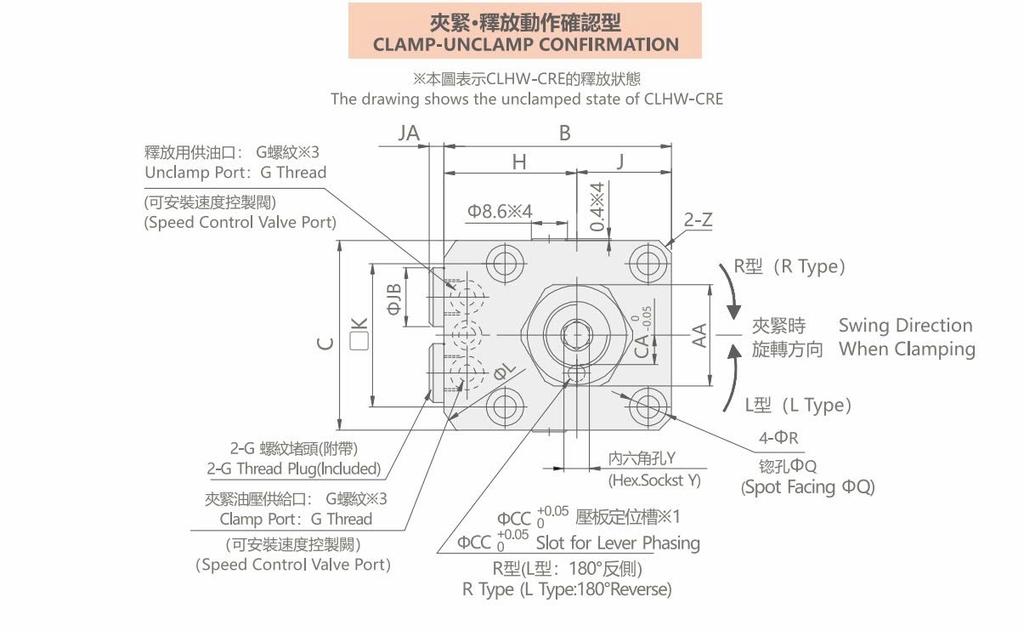

Hành trình nhả kẹp: Tay kẹp nhấc lên và xoay một góc 90° theo phương ngang để giải phóng toàn bộ không gian phía trên phôi, giúp robot hoặc nhân công dễ dàng thay phôi.

Hành trình kẹp chặt: Tay kẹp xoay ngược lại 90° và tiến xuống theo phương thẳng đứng để ép chặt chi tiết, đồng thời kích hoạt chu trình kiểm tra áp suất khí (Air Sensing).

4. Ưu Điểm Vượt Trội Của Clamptek CLHW Series

An toàn tuyệt đối cho hệ thống tự động hóa: Loại bỏ hoàn toàn rủi ro máy CNC chạy khi phôi chưa được kẹp chặt hoặc gá đặt bị lệch (gây lỗi vị trí).

Tích hợp hoàn hảo với Robot và PLC: Tín hiệu phản hồi từ cảm biến khí giúp hệ thống điều khiển trung tâm dễ dàng giám sát trạng thái của đồ gá theo thời gian thực (Real-time monitoring).

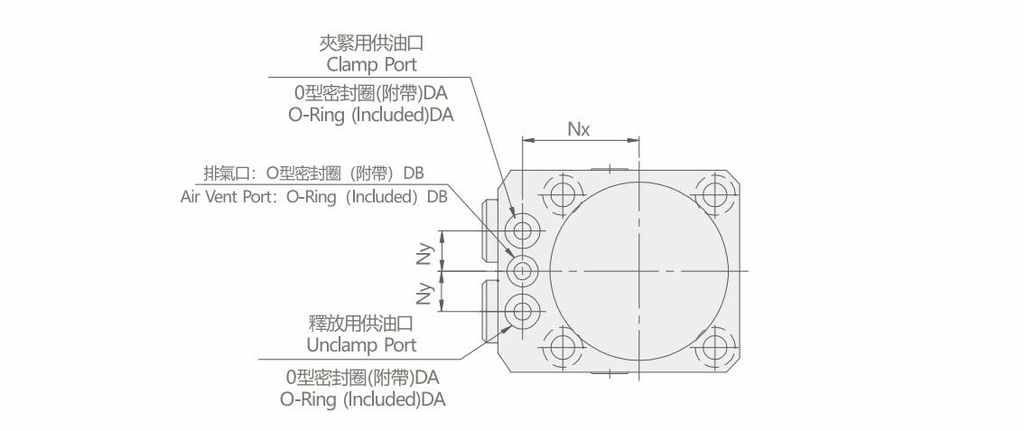

Thiết kế gọn gàng, thẩm mỹ: Đường khí cảm biến được thiết kế âm dòng, cấp khí trực tiếp từ mặt đáy đồ gá (Manifold mounting), không cần đi dây ống rườm rà trên bề mặt, giảm thiểu va quẹt phoi và tối ưu không gian bàn máy.

Độ bền và độ chính xác cao: Được chế tạo từ vật liệu chịu lực cao cấp chống gỉ sét và chống mài mòn, đảm bảo lỗ cảm biến khí không bị nghẹt bởi dầu làm mát hay bụi bẩn công nghiệp trong quá trình sử dụng lâu dài.

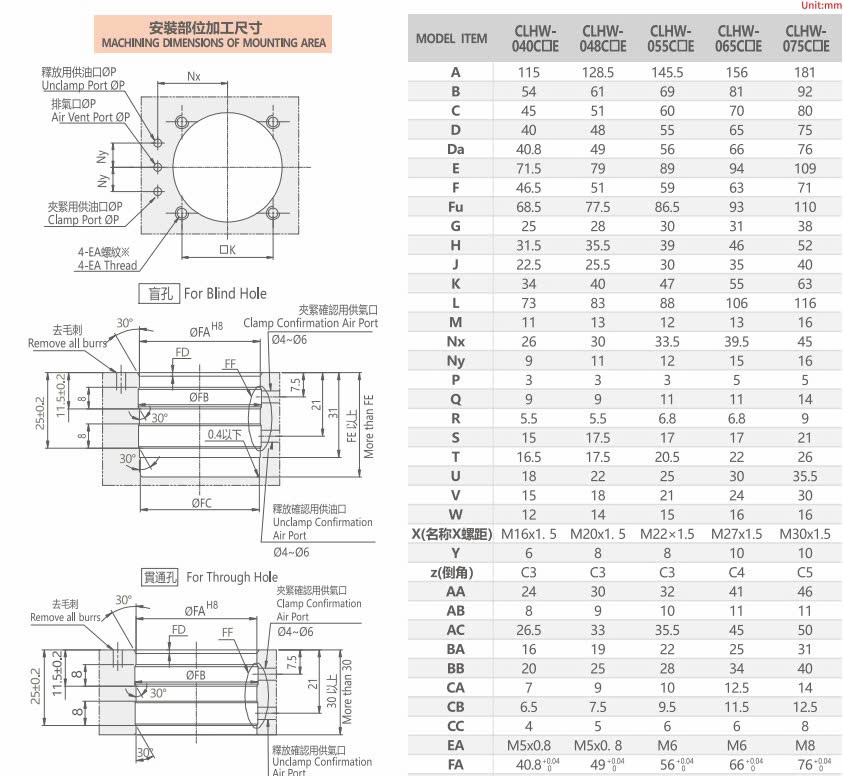

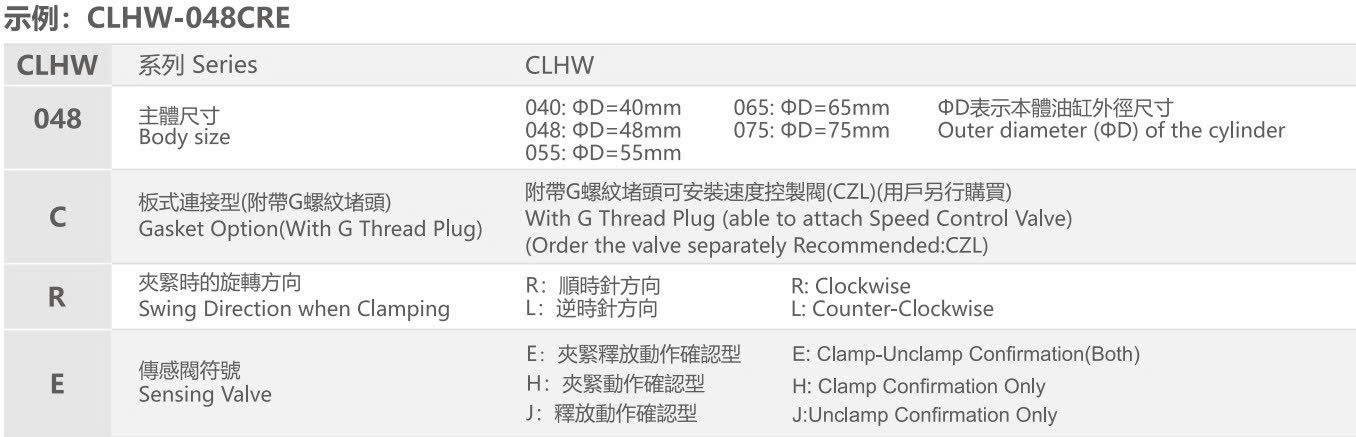

5. Thông Số Kỹ Thuật Đặc Trưng

5. Ứng Dụng Thực Tế

Kẹp xoay tích hợp cảm biến khí Clamptek CLHW là linh kiện không thể thiếu trong:

Dây chuyền gia công không người (Unmanned Production Lines): Nơi các cánh tay robot tự động gá phôi lên đồ gá CNC (Fixture) và cần tín hiệu xác nhận an toàn tuyệt đối trước khi đóng cửa máy phay/tiện.

Đồ gá thông minh (Smart Fixtures): Dùng trong gia công các chi tiết độ chính xác cao ngành ô tô, hàng không, vỏ thiết bị điện tử cao cấp, nơi mà chỉ một sai lệch nhỏ trong khâu gá đặt cũng có thể làm hỏng cả block phôi giá trị lớn.

Kết luận

Clamptek CLHW Air Sensing Swing Clamp không chỉ đơn thuần là một thiết bị kẹp giữ, mà là giải pháp bảo hiểm kiểm soát chất lượng và an toàn cho toàn bộ hệ thống gia công tự động hóa của bạn.

Bạn đang thiết kế đồ gá tự động hóa cần tích hợp cảm biến?

Liên hệ ngay với chúng tôi để được cung cấp file 3D CAD, bản vẽ kỹ thuật và tư vấn giải pháp cấu hình dòng sản phẩm Clamptek CLHW phù hợp nhất!
