Quy Trình Gia Công Cơ Khí Chính Xác Tiêu Chuẩn Tại Nhà Máy CNC

Gia công cơ khí chính xác hiện đang là hạt nhân trong ngành công nghiệp chế tạo hiện đại. Để tạo ra một thành phẩm hoàn chỉnh, đạt chuẩn chất lượng, mọi chi tiết đều phải trải qua một chuỗi công đoạn nghiêm ngặt và đồng bộ — quy trình cốt lõi mà bất kỳ kỹ sư hay kỹ thuật viên nào cũng phải nằm lòng.

Việc thấu hiểu và tuân thủ nghiêm ngặt quy trình này không chỉ giúp tối ưu hóa chi phí sản xuất, giảm thiểu tỷ lệ hàng lỗi (NG) mà còn đảm bảo tiến độ bàn giao chính xác cho khách hàng.

1. Gia công cơ khí chính xác là gì?

Gia công cơ khí chính xác là loại hình gia công tạo ra sản phẩm có độ chính xác gần như tuyệt đối với trị số dung sai là cực kỳ nhỏ. Hầu hết các quá trình gia công cơ khí chính xác đều được thực hiện với những máy móc, thiết bị hiện đại, chẳng hạn như các máy gia công CNC, robot tốc độ cao, máy đo lường có độ chính xác cực cao.

Để đạt được độ chính xác cao trong mỗi sản phẩm được gia công thì quy trình gia công cần phải được thực hiện và kiểm soát một cách chặt chẽ, bởi độ chính xác gia công sẽ phụ thuộc vào nhiều yếu tố như máy gia công, dụng cụ cắt gọt, chế độ cắt, thiết bị đo lường kiểm tra và cả kỹ năng của người kỹ thuật viên.

Xem thêm bài viết: Tìm hiểu về Gia công cơ khí chính xác

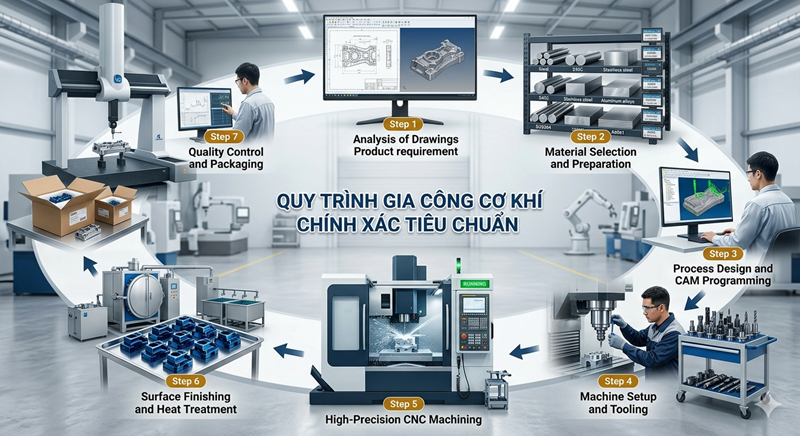

2. Các bước trong quy trình gia công cơ khí chính xác

Để tạo ra một sản phẩm cơ khí thì cần trải qua một quá trình hết sức phức tạp, chúng bao gồm những bước quan trọng từ khi thiết kế trên bản vẽ, lựa chọn phương pháp gia công, xác định chế độ gia công cho đến khi kiểm tra đánh giá chất lượng sản phẩm có đạt yêu cầu hay không. Về cơ bản, một quy trình gia công cơ khí chính xác sẽ bao gồm những bước như sau.

Bước 1: Tiếp Nhận Thông Tin Và Nghiên Cứu Bản Vẽ Kỹ Thuật (2D/3D)

Thông thường những bản vẽ thiết kế cơ khí sẽ được gửi từ phía khách hàng cần gia công, nhưng cũng có những trường hợp khách hàng sẽ gửi sản phẩm mẫu cần gia công đến cho phía phụ trách gia công để họ tự dựng bản vẽ thiết kế theo nguyên mẫu. Có một bản vẽ thiết kế sản phẩm là bước đầu tiên cực kỳ quan trọng để quyết định tất cả những bước tiếp theo.

Bản vẽ thiết kế sẽ được thực hiện bằng những phần mềm chuyên dụng, chẳng hạn như Autocad, Inventor, SolidWorks… Những bản thiết kế này phải mô hình hóa được chính xác kích thước, biên dạng và thể hiện rõ những trị số dung sai cần thiết. Chúng có thể ở dạng 2D hoặc 3D tùy theo lĩnh vực gia công và yêu cầu từ khách hàng.

Người kỹ thuật viên cơ khí cần phải nghiên cứu chi tiết bản vẽ, tìm hiểu kỹ các chức năng của từng bộ phận và phân loại chúng sao cho thực hiện đúng yêu cầu về mặt kỹ thuật, đảm bảo tính công nghệ hiện đại tại mỗi thời điểm và phù hợp với điều kiện sản xuất thực tế.

Mọi sản phẩm cơ khí hoàn hảo đều bắt đầu từ việc thấu hiểu bản vẽ. Ngay sau khi tiếp nhận yêu cầu từ khách hàng, bộ phận kỹ thuật sẽ tiến hành bóc tách và nghiên cứu chuyên sâu bản vẽ kỹ thuật (bao gồm bản vẽ bản vẽ 2D dạng PDF/DWG và mô hình 3D dạng STEP/IGS).

Kỹ thuật viên sẽ tập trung kiểm tra kỹ các yếu tố:

- Kích thước hình học và độ dung sai cho phép (sai số trong phạm vi micromet).

- Yêu cầu về độ nhám bề mặt (độ bóng Ra, Rz).

Các yêu cầu kỹ thuật đặc biệt khác như độ vuông góc, độ đồng tâm.

Bước 2: Xác định phương thức sản xuất

Phương thức sản xuất ở đây thể hiện những thông tin về sản lượng, tính ổn định… của sản phẩm cần gia công. Xác định được phương thức sản xuất sẽ giúp cho việc lựa chọn cách thức, phương pháp, công nghệ gia công và phương án quản lý được phù hợp, chặt chẽ, đảm bảo chất lượng thành phẩm, cũng như hiệu quả kinh tế.

Hiện có 3 phương thức sản xuất chính là:

Sản xuất đơn chiếc: đây là những sản phẩm có sản lượng ít, thường chỉ sản xuất từ vài đến vài chục sản phẩm trong năm, cũng như ít khi có chu kỳ sản xuất lại. Những sản phẩm được sản xuất đơn chiếc chủ yếu là những sản phẩm đặc biệt, chúng cũng cần được gia công tỉ mỉ, tốn nhiều thời gian, thường có độ chính xác cực kỳ cao.

Sản xuất hàng loạt: áp dụng cho những sản phẩm có sản lượng hàng năm tương đối lớn, thường được đặt hàng theo từng đợt, có chu kỳ xác định. Chúng được sản xuất nhanh chóng, tuy nhiên lại khó đảm bảo chất lượng sản phẩm.

Sản xuất hàng khối: phù hợp khi cần gia công số lượng sản phẩm rất lớn, được chế tạo liên tục và lâu dài.

Bước 3: Tư Vấn Và Lựa Chọn Vật Liệu Phù Hợp

Dựa trên công năng sử dụng, môi trường hoạt động và tải trọng mà chi tiết phải chịu đựng, kỹ sư sẽ tư vấn hoặc lựa chọn loại phôi vật liệu tối ưu nhất. Vật liệu trong gia công chính xác rất đa dạng, phổ biến gồm:

Kim loại và hợp kim cứng: Thép cacbon (S45C, S50C), thép hợp kim làm khuôn (SKD11, SKD61, SCM440), inox chống gỉ (SUS304, SUS316, SUS430).

Kim loại màu: Nhôm hợp kim (A6061, A7075 với đặc tính nhẹ, tản nhiệt tốt), đồng thau, đồng đỏ.

Nhựa kỹ thuật: POM, MC Nylon, Teflon (PTFE), PEEK... dành cho các chi tiết cần cách điện hoặc tự bôi trơn.

Mục đích: Chọn đúng vật liệu giúp tối ưu hóa độ bền, độ bền mỏi của chi tiết, đồng thời tiết kiệm chi phí phôi cho doanh nghiệp và khách hàng.

Các phương pháp chế tạo phôi phổ biến gồm:

Đúc: phôi tạo hình bởi quá trình đúc trong khuôn cát, khuôn kim loại, đúc áp lực, đúc ly tâm…

Gia công áp lực: như rèn, cán, dập thể tích…

Gia công hàn.

Tham khảo: Giải thích thông số mảnh dao tiện

Bước 4: Thiết Kế Quy Trình Công Nghệ & Lập Trình CNC (CAM)

Đây là giai đoạn "đầu não" quyết định hiệu suất và độ chính xác của quá trình cắt gọt. Các kỹ sư lập trình sẽ sử dụng các phần mềm chuyên dụng (như Mastercam, SolidCam, NX, Creo...) để mô phỏng và lập trình đường chạy dao.

Công việc cụ thể bao gồm:

Vạch ra các nguyên công (bước nào làm trước, bước nào làm sau; ví dụ: phay thô --> xử lý nhiệt --> phay tinh --> mài).

Tính toán tốc độ cắt, tốc độ tiến dao (Feed rate) và chiều sâu mỗi lát cắt dựa trên vật liệu phôi và loại dao sử dụng.

Xuất chương trình gia công sang mã lệnh G-code để nạp vào hệ điều hành của máy CNC.

Mục đích: Thiết lập "đường đi" tối ưu nhất cho dao, hạn chế tối đa thời gian chạy không của máy (thời gian chết), tránh va chạm gây gãy dao hoặc hư hại trục chính.

Xem thêm các dụng cụ cắt gọt được DGD phân phối

Tham khảo: Tìm Hiểu về Dao Phay CNC

Bước 5: Chuẩn Bị Máy Móc, Đồ Gá (Jig) Và Phôi Cắt

Trước khi nhấn nút khởi động máy, công tác chuẩn bị tại xưởng phải được thực hiện một cách kỹ lưỡng và an toàn:

Chuẩn bị phôi: Cắt phôi thô từ cây nguyên liệu theo kích thước định lượng (có tính toán lượng dư gia công).

Lắp đặt đồ gá (Jig): Sử dụng ê-tô, đồ gá vạn năng hoặc thiết kế đồ gá chuyên dụng để định vị và kẹp chặt phôi trên bàn máy. Đồ gá phải đảm bảo phôi không bị dịch chuyển hay rung động dưới lực cắt lớn.

Set dao và Tọa độ: Kỹ thuật viên tiến hành gá dao vào bầu kẹp, đo chiều dài/đường kính dao, khai báo vào máy và thiết lập tọa độ gốc phôi (G54, G55...).

Bước 6: Tiến Hành Gia Công Trên Máy CNC

Khi mọi thứ đã sẵn sàng, chương trình G-code được kích hoạt. Máy CNC sẽ tự động điều khiển trục chính và hệ thống dao cắt để bóc tách từng lớp vật liệu. Tùy thuộc vào biên dạng của chi tiết, quy trình có thể kết hợp nhiều phương pháp gia công:

Phay CNC / Tiện CNC: Định hình các khối vuông, biên dạng tròn xoay, phay rãnh, khoan lỗ. Quá trình luôn chia làm 2 giai đoạn: Gia công thô (Roughing - ăn dao lớn để phá phôi nhanh) và Gia công tinh (Finishing - ăn dao nhỏ để đạt kích thước chuẩn và độ bóng).

Mài phẳng / Mài tròn: Sử dụng đá mài để xử lý các bề mặt cần độ phẳng tuyệt đối hoặc độ chính xác kích thước cực cao (dưới 0.005mm).

Gia công tia lửa điện (EDM / Cắt dây): Dành cho các chi tiết có độ cứng cao sau nhiệt luyện hoặc các rãnh hẹp, góc khuất mà dao phay thông thường không thể len lỏi vào được.

Trong suốt quá trình này, dung dịch làm mát (dầu tưới nguội) liên tục được phun vào vùng cắt để giảm nhiệt, bảo vệ lưỡi dao và đẩy phoi ra ngoài.

Bước 7: Xử Lý Bề Mặt Và Hoàn Thiện Sản Phẩm

Sau khi rời khỏi máy CNC, chi tiết cơ bản đã thành hình. Tuy nhiên, để đáp ứng điều kiện làm việc thực tế, sản phẩm thường được chuyển qua công đoạn xử lý hoàn thiện:

Nhiệt luyện: Tôi chân không, tôi cao tần, ram thép để tăng độ cứng (HRC) và chống mài mòn đối với các chi tiết như trục truyền động, linh kiện khuôn mẫu.

Xử lý bề mặt (Mạ/Phủ):

Anode hóa (Anodizing): Tạo lớp oxit bảo vệ và nhuộm màu thẩm mỹ cho chi tiết nhôm.

Xi mạ: Mạ kẽm, mạ niken, mạ crom cứng để tăng khả năng chống ăn mòn hóa chất và tăng độ bóng bề mặt.

Nhuộm đen, nhuộm photphat: Bảo vệ bề mặt thép khỏi oxy hóa môi trường.

Bước 8: Kiểm Tra Chất Lượng (QC/QA) Và Đóng Gói

Đây là trạm kiểm soát cuối cùng đảm bảo không có sản phẩm lỗi nào được bàn giao tới tay khách hàng.

Đo lường kích thước: Kỹ thuật viên QC sử dụng các thiết bị đo từ cơ bản đến cao cấp như thước cặp, panme, dưỡng kiểm ren, máy đo biên dạng 2D (Profile Projector) và máy đo tọa độ 3D CMM hiện đại để đối chiếu chính xác với bản vẽ ban đầu.

Làm sạch: Loại bỏ hoàn toàn ba-via (bavia) còn sót lại ở các góc cạnh, làm sạch dầu định hình, thổi khô chi tiết.

Đóng gói: Sản phẩm đạt 100% tiêu chuẩn sẽ được bọc màng PE chống xước, bọc xốp bong bóng chống va đập, bảo quản trong thùng gỗ hoặc thùng carton chuyên dụng và dán tem nhãn thông số rõ ràng trước khi xuất xưởng.

Lời Kết

Một quy trình gia công cơ khí chính xác tiêu chuẩn và khép kín chính là chìa khóa vàng giúp các doanh nghiệp phụ trợ tạo nên những sản phẩm chất lượng cao, đáp ứng các tiêu chuẩn khắt khe của thị trường trong nước lẫn xuất khẩu. Việc vận hành trơn tru từng bước từ bản vẽ cho đến khâu đóng gói không chỉ khẳng định năng lực công nghệ của nhà máy mà còn là lời cam kết uy tín vững chắc nhất đối với mọi đối tác khách hàn
