Kiến thức về Lò xo khí trong khuôn mẫu Gas Spring

Trong ngành khuôn mẫu (đặc biệt là khuôn dập kim loại tấm), Lò xo khí (Gas Spring) dòng GSV (Global Standard Type) là một trong những dòng linh kiện tiêu chuẩn quốc tế phổ biến nhất. Dòng này được thiết kế để thay thế hiệu quả cho lò xo sợi khuôn dập truyền thống nhờ khả năng cung cấp lực nén ban đầu cực lớn trong một không gian cực kỳ nhỏ gọn.

Dưới đây là tổng hợp kiến thức kỹ thuật chi tiết về lò xo khí dòng GSV mà các kỹ sư thiết kế và thợ làm khuôn cần nắm vững.

 1. Cấu Tạo Và Nguyên Lý Hoạt Động

Lò xo khí GSV hoạt động dựa trên nguyên lý nén khí Ni tơ (N2) tinh khiết (khí trơ, không cháy nổ) trong một xi lanh kín.

Trục piston (Piston Rod): Được mài bóng và phủ lớp mạ chrome đặc biệt để giảm ma sát tối đa và chịu mài mòn cao.

Hệ thống phớt (O-ring/Seals): Thiết kế tối ưu hóa giúp ngăn chặn tuyệt đối hiện tượng rò rỉ khí Nitơ ngay cả khi hoạt động ở tốc độ dập cao.

Hành trình (Stroke - S): Là khoảng khoảng cách di chuyển của piston. Dòng GSV có hành trình rất đa dạng (thường từ 10mm đến hơn 125mm tùy mã).

2. Các Thông Số Kỹ Thuật Đặc Trưng Của Dòng GSV

Dòng GSV được gọi là "Global Standard" vì nó tuân thủ các quy chuẩn kích thước quốc tế, giúp dễ dàng thiết kế mới hoặc thay thế tương đương cho các hãng khác.

Lực nén ban đầu (Initial Load): Cực kỳ đa dạng, dao động từ loại nhỏ 1700 N (khoảng 170 kgf) cho đến các dòng siêu tải lên tới 42000 N (khoảng 4.2 tấnf) hoặc hơn, tùy thuộc vào đường kính ngoài (D) của xi lanh.

Áp suất nạp: Khí Nitơ được nạp sẵn tại nhà máy với áp suất tiêu chuẩn để đạt được lực thiết kế.

Nhiệt độ làm việc:

Nhiệt độ môi trường lý tưởng: 0°C – 40°C.

Giới hạn cực hạn: Nhiệt độ bề mặt xi lanh khi hoạt động liên tục không được vượt quá 70°C. Nếu vượt quá, phớt chặn dầu/khí sẽ bị biến dạng gây hỏng lò xo.

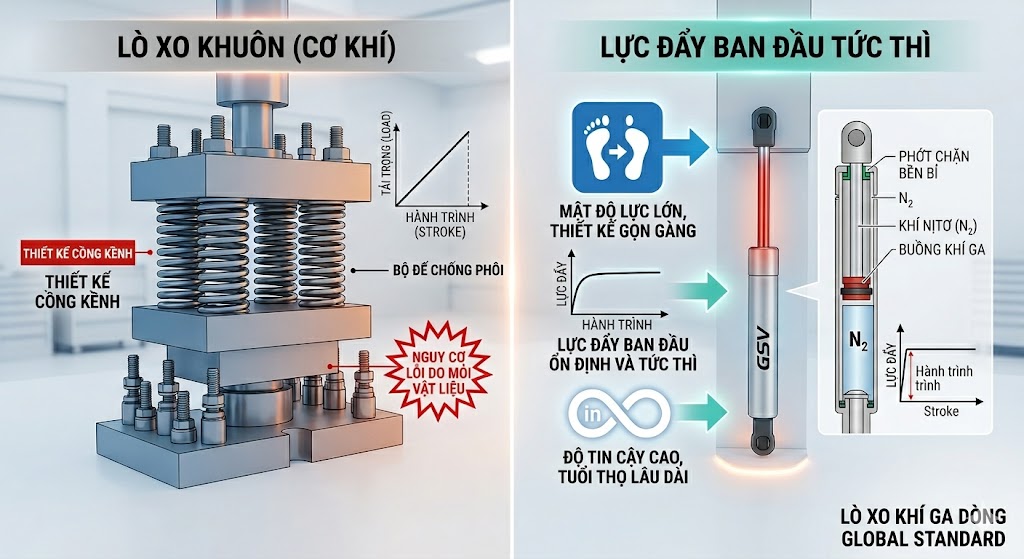

 3. Ưu Điểm Vượt Trội Của Dòng GSV So Với Lò Xo Thường

4. Quy Tắc Lắp Đặt Và An Toàn Hệ Trọng (Kỹ Thuật Cần Lưu Ý)

Lò xo khí chứa áp suất cực kỳ cao, do đó việc lắp đặt và vận hành phải tuân thủ nghiêm ngặt các nguyên tắc sau:

Không được sử dụng hết 100% hành trình (Over-stroke)

⚠️ Quy tắc cốt lõi: Luôn luôn phải để lại một khoảng hành trình dự phòng (Stroke reserve) tối thiểu là 10% (hoặc ít nhất 2 - 3mm) so với tổng hành trình (S) của lò xo.

Nếu để cối dập nén kịch sàn trục piston chạm vào vòng đệm chặn bên trong (Over-stroke), phớt chặn khí sẽ bị phá hủy ngay lập tức, gây rò rỉ khí và mất lực hoàn toàn.

Không cố định bằng lỗ ren đầu trục piston

Phần lỗ ren ở đầu trục piston (Piston rod tip) chỉ được thiết kế cho mục đích gá đặt, vận chuyển hoặc tháo lắp bảo dưỡng. Tuyệt đối không dùng lỗ ren này để bắt chặt cố định lò xo vào thớt khuôn khi làm việc, hoặc lắp thêm chốt nối dài (extension pin) chịu lực dập trực tiếp. Lò xo khí cần được cố định bằng phần đáy xi lanh hoặc các tấm gá tiêu chuẩn (như dòng gá đĩa FC, FFC...).

Tránh lực tác động xiên (Side Load)

Trục tâm của lực dập phải hoàn toàn trùng với trục đứng của lò xo khí. Lực tác động xiên (lực ngang) sẽ làm xước trục piston, mài mòn lệch phớt và gây hỏng cấu trúc bên trong.

5. Cách Đọc Mã Sản Phẩm (Catalog No.) Ví Dụ

Thông thường mã của dòng này sẽ có cấu trúc như sau:

GSV Lỗi giao diện: file 'snippets/shortcode-Tải.bwt' không được tìm thấy - Lỗi giao diện: file 'snippets/shortcode-Hành.bwt' không được tìm thấy

Ví dụ: GSV1500-50

GSV: Dòng lò xo khí Tiêu chuẩn quốc tế (Global Standard Type).

1500: Lực nén ban đầu xấp xỉ 15000 N (hoặc ký hiệu định danh phân khúc tải trọng tùy theo bảng tra catalog).

50: Hành trình làm việc tối đa của piston là 50mm (khi thiết kế thực tế chỉ nên cho chạy tối đa 45mm).
