Kẹp thủy lực CBTU

Kẹp Thủy Lực CBTU Clamptek: Giải Pháp Kẹp Định Vị Xoay Nhỏ Gọn, Hiệu Suất Cao

Trong kỷ nguyên tự động hóa và gia công cơ khí chính xác, việc tối ưu hóa thời gian gá đặt phôi chính là chìa khóa để nâng cao năng suất. Đối với các chi tiết có không gian gá kẹp nhỏ hẹp nhưng đòi hỏi lực giữ lớn, Kẹp thủy lực CBTU của Clamptek (Clamptek Hydraulic Swing Clamp) chính là sự lựa chọn hàng đầu của các kỹ sư chế tạo đồ gá (Jig/Fixture).

1. Tổng Quan Về Thương Hiệu Clamptek & Dòng Kẹp CBTU

Clamptek là thương hiệu toàn cầu nổi tiếng chuyên sản xuất các loại kẹp định vị (Toggle Clamps), kẹp thủy lực và khí nén chất lượng cao. Các sản phẩm của Clamptek được đánh giá rất cao nhờ độ bền bỉ, độ chính xác lặp lại xuất sắc và giá thành cực kỳ cạnh tranh so với các thương hiệu Âu-Mỹ.

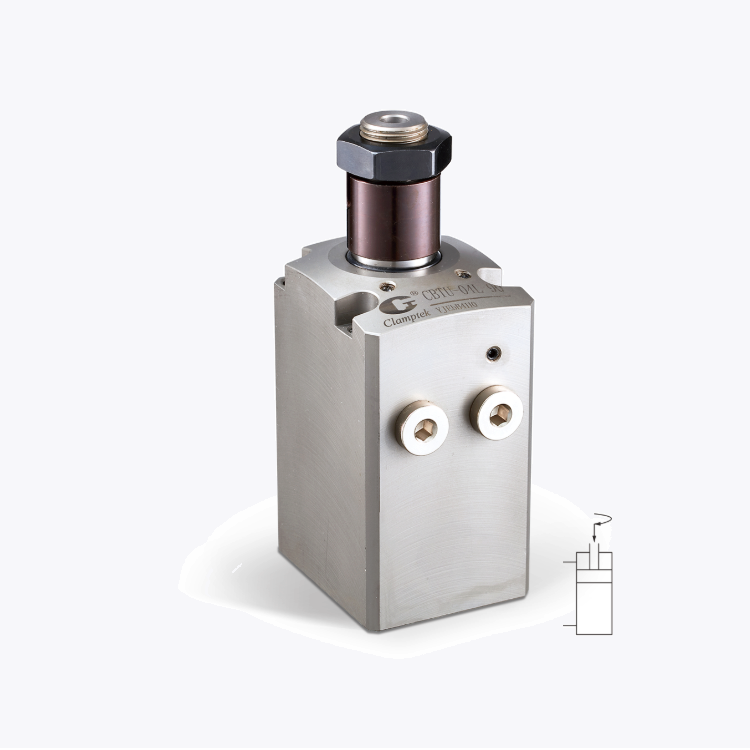

Dòng CBTU là dòng kẹp thủy lực kiểu xoay (Hydraulic Swing Clamp) với thiết kế cải tiến: Thân kẹp có ren hoàn toàn (Threaded-Body). Cấu trúc này cho phép kẹp được lắp đặt linh hoạt bằng cách vặn trực tiếp vào đồ gá hoặc cố định qua đai ốc, giúp tiết kiệm tối đa không gian diện tích bề mặt gá phôi.

2. Nguyên Lý Hoạt Động Của Kẹp Xoay Thủy Lực CBTU

Kẹp CBTU hoạt động dựa trên áp suất dầu thủy lực với chu trình 2 giai đoạn diễn ra trong vài giây:

Giai đoạn xoay: Khi áp suất dầu đi vào hành trình kẹp, trục pittông vừa đi xuống vừa xoay một góc tiêu chuẩn (thường là $90^\circ$ theo chiều kim đồng hồ hoặc ngược chiều kim đồng hồ) để đưa tay kẹp vào vị trí phía trên phôi.

Giai đoạn ép thẳng: Sau khi hoàn thành góc xoay, trục tiếp tục di chuyển thẳng xuống theo chiều dọc để ép chặt tay kẹp lên bề mặt phôi với lực lớn ổn định.

Hành trình mở: Khi xả áp (hoặc cấp nguồn dầu đảo chiều), kẹp thực hiện chu trình ngược lại: Nhấc thẳng lên rồi xoay trả về vị trí ban đầu để giải phóng không gian, giúp robot hoặc nhân công dễ dàng lấy phôi ra.

3. Các Đặc Điểm Kỹ Thuật Nổi Bật Của Clamptek CBTU

Không chỉ dừng lại ở chức năng gá kẹp thông thường, dòng CBTU của Clamptek sở hữu nhiều ưu điểm vượt trội:

Thiết kế ren thân (Threaded Body) siêu gọn: Toàn bộ phần thân hình trụ được tiện ren, cho phép luồn sâu vào trong lòng đồ gá. Điều này cực kỳ hữu ích cho các cụm Jig nhiều chi tiết hoặc không gian bàn máy CNC hạn chế.

Vận hành kép (Double Acting): Sử dụng 2 đường dầu thủy lực (một đường kẹp, một đường mở), giúp tốc độ phản hồi cực nhanh, chính xác và không phụ thuộc vào lò xo phản hồi, phù hợp cho dây chuyền tự động hóa tốc độ cao.

Vật liệu cao cấp, độ bền cao: Trục pittông được tôi cứng và mạ crom lòng ống giúp chống mài mòn, chống xước do phoi kim loại hoặc dung dịch làm mát (coolant) bắn vào.

Lực kẹp mạnh mẽ và ổn định: Dù kích thước nhỏ gọn, áp suất vận hành tiêu chuẩn của dòng này thường đạt từ 70 bar đến 210 bar (tùy model), tạo ra lực ép cực lớn để giữ phôi không bị dịch chuyển khi chịu lực cắt gọt mạnh.

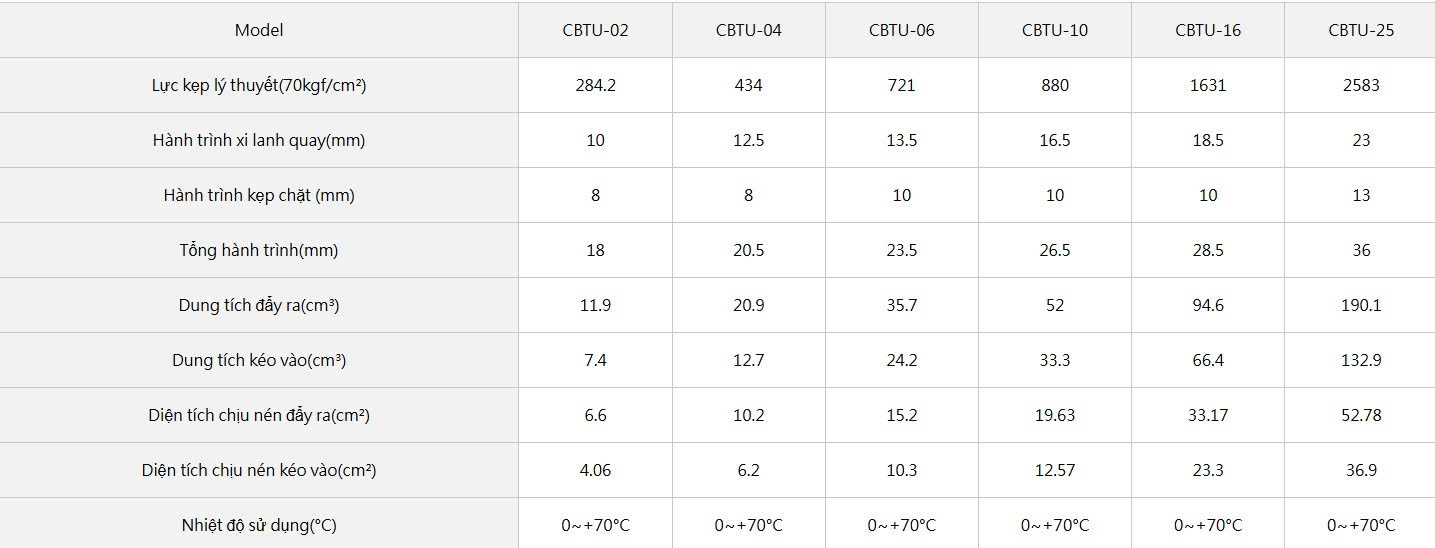

4. Thông Số Kỹ Thuật Cơ Bản (Tham Khảo Dòng CBTU)

5. Ứng Dụng Thực Tế Trong Sản Xuất

Kẹp thủy lực CBTU Clamptek là linh hồn của các hệ thống đồ gá thông minh:

- Đồ gá trên máy phay CNC (Machining Center): Giúp cố định các chi tiết vỏ máy, lốc động cơ, linh kiện ô tô/xe máy khi gia công phay mặt phẳng hoặc phay biên dạng.

- Dây chuyền hàn tự động: Kẹp giữ các tấm kim loại, khung sườn xe để cánh tay robot thực hiện các mũi hàn chính xác.

- Hệ thống kiểm tra chất lượng (Inspection Fixtures): Giữ cố định sản phẩm để các thiết bị đo CMM hoặc cảm biến quét biên dạng kiểm tra thông số kỹ thuật.

6. Lưu Ý Quan Trọng Khi Lắp Đặt Và Sử Dụng

Để đảm bảo tuổi thọ cho kẹp và an toàn lao động, khi sử dụng dòng CBTU của Clamptek, bạn cần tuân thủ:

Không gia công tay kẹp khi chưa tháo rời: Nếu muốn hàn thêm hoặc cắt ngắn tay kẹp (Clamp Arm), bắt buộc phải tháo rời tay kẹp ra khỏi trục pittông. Việc tác động lực hoặc nhiệt lượng trực tiếp lên trục sẽ làm hỏng hệ thống gioăng phớt bên trong.

Sử dụng lưu lượng dầu hợp lý: Tốc độ xoay quá nhanh do lưu lượng dầu vượt mức sẽ gây ra va đập mạnh ở cuối hành trình xoay, dễ làm gãy chốt định vị hướng xoay. Nên lắp thêm van tiết lưu để điều chỉnh tốc độ êm ái.

Lọc dầu định kỳ: Đảm bảo nguồn dầu thủy lực luôn sạch, không lẫn tạp chất hay mạt kim loại để bảo vệ gioăng phớt, tránh rò rỉ áp suất.

Kết luận

Kẹp thủy lực CBTU Clamptek là giải pháp tinh gọn, mạnh mẽ và kinh tế cho mọi bài toán thiết kế đồ gá hiện đại. Chọn đúng mã sản phẩm Clamptek không chỉ giúp doanh nghiệp tối ưu chi phí đầu tư ban đầu mà còn đảm bảo hệ thống vận hành liên tục, ổn định lâu dài.
