Hướng dẫn cách đọc thước cặp chính xác và nhanh chóng cho kỹ thuật viên

Thước cặp (Vernier Caliper) là dụng cụ đo lường không thể thiếu trong bất kỳ xưởng cơ khí chính xác hay nhà máy sản xuất linh kiện khuôn mẫu nào. Tuy nhiên, để đọc trị số nhanh và đạt độ chính xác đến 0.02mm hay 0.05mm không phải là điều dễ dàng với người mới.

Bài viết này DGD Precision sẽ hướng dẫn bạn quy trình 3 bước để làm chủ chiếc thước cặp của mình.

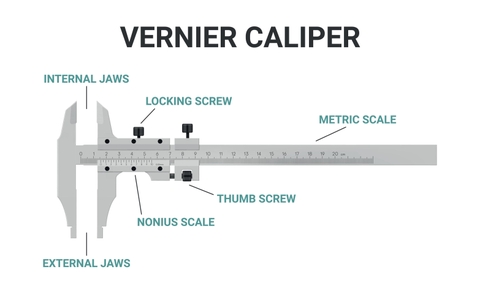

1. Cấu tạo cơ bản của thước cặp

Trước khi đọc chỉ số, bạn cần nắm rõ hai bộ phận chia vạch quan trọng:

Thân thước chính (Main Scale): Chứa vạch chia cố định (thường tính theo mm).

Thước phụ/Du xích (Vernier Scale): Phần thước trượt có vạch chia nhỏ hơn để xác định phần thập phân của giá trị đo.

2. Quy trình 3 bước đọc trị số thước cặp

Để tránh nhầm lẫn, hãy luôn áp dụng công thức:

Giá trị đo = Trị số trên thước chính + (Số vạch trùng trên thước phụ × Độ chính xác)

Bước 1: Đọc phần nguyên trên thước chính

Hãy nhìn xem vạch số 0 của thước phụ đã vượt qua vạch nào trên thước chính.

Ví dụ: Vạch số 0 của thước phụ nằm ở giữa vạch 25mm và 26mm trên thước chính --> Phần nguyên của bạn là 25mm.

Bước 2: Đọc phần thập phân trên thước phụ

Tìm vạch chia trên thước phụ trùng khít nhất với một vạch bất kỳ trên thước chính (tạo thành một đường thẳng đứng).

Ví dụ: Vạch thứ 12 trên thước phụ trùng với vạch trên thước chính.

Bước 3: Tính toán kết quả cuối cùng

Lấy số thứ tự vạch vừa tìm được nhân với độ chính xác của thước (thường ghi trên thân thước là 0.02 hoặc 0.05).

Nếu thước có độ chính xác 0.02mm: 12 \times 0.02 = 0.24mm.

Kết quả cuối cùng: 25 + 0.24 = 25.24mm.

3. Các loại phép đo phổ biến với thước cặp

Một chiếc thước cặp tiêu chuẩn cung cấp 4 khả năng đo:

Đo ngoài: Dùng hàm lớn để đo đường kính ngoài, độ dày.

Đo trong: Dùng hàm nhỏ phía trên để đo đường kính lỗ, rãnh.

Đo bậc: Dùng phần đầu thước để đo khoảng cách các bậc trong chi tiết.

Đo sâu: Dùng thanh đo sâu ở đuôi thước để đo chiều sâu lỗ hoặc rãnh.

4. Những sai lầm thường gặp khi đọc thước cặp

Để đảm bảo độ chính xác trong gia công khuôn mẫu, bạn cần tránh:

Lỗi song song (Parallax Error): Mắt không nhìn vuông góc với vạch chia dẫn đến đọc sai vạch trùng.

Lực ép quá mạnh: Ép hàm đo quá chặt làm biến dạng chi tiết hoặc thân thước, gây sai số từ 0.01 - 0.03mm.

Không vệ sinh bề mặt đo: Bụi bẩn hoặc phoi kim loại dính trên hàm đo sẽ làm kết quả đo lớn hơn thực tế.

5. Mẹo bảo quản thước cặp từ chuyên gia DGD Precision

Luôn kiểm tra điểm "0" trước khi đo.

Không đo vật đang quay trên máy tiện/máy phay.

Sau khi sử dụng, lau sạch bằng dầu bảo quản và đặt trong hộp chuyên dụng.

Tránh đặt thước chồng lên các dụng cụ cắt gọt sắc nhọn như mũi khoan hay dao phay để tránh trầy xước vạch chia.

 --------------

Kết luận

Làm chủ cách đọc thước cặp là bước đầu tiên để trở thành một thợ cơ khí lành nghề. Tại DGD Precision, chúng tôi cung cấp các thiết bị đo lường của các thương hiệu uy tín, đảm bảo độ bền và độ chính xác tuyệt đối cho công việc của bạn.
