Các Phương Pháp Kiểm Tra Ren Phổ Biến Trong Gia Công Cơ Khí Chính Xác

Trong ngành chế tạo máy và gia công cơ khí chính xác, ren là một trong những bề mặt lắp ghép quan trọng và phổ biến nhất. Đảm bảo độ chính xác của ren không chỉ quyết định đến tính lắp lẫn của chi tiết mà còn ảnh hưởng trực tiếp đến khả năng chịu lực, độ bền vững và độ an toàn của toàn bộ hệ thống máy móc. Để kiểm soát chất lượng bề mặt này, kỹ sư và công nhân QC cần áp dụng những kỹ thuật đo lường chuyên biệt. Bài viết này sẽ tổng hợp chi tiết các phương pháp kiểm tra ren thường dùng trong công nghiệp hiện nay.

1. Phương Pháp Kiểm Tra Giới Hạn (Dùng Dưỡng Đo / Calip Ren)

Đây là phương pháp mang tính kinh tế và đạt hiệu suất cao nhất, được áp dụng rộng rãi trong môi trường sản xuất hàng loạt (Mass Production). Phương pháp này hoạt động dựa trên nguyên tắc giới hạn đường kính GO (Lọt) và NOT GO (Không lọt) nhằm đánh giá nhanh xem chi tiết có nằm trong vùng dung sai cho phép hay không, thay vì tìm ra kích thước thực tế.

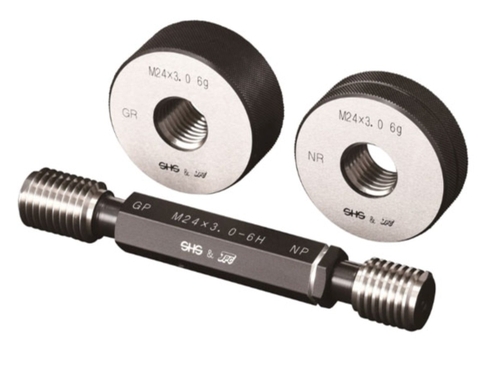

A. Kiểm tra ren trong (Lỗ ren) bằng Calip Trục (Thread Plug Gauge)

Đầu GO (Đạt): Được gia công theo kích thước giới hạn dưới của lỗ ren. Đầu này phải vặn vào lỗ ren một cách trơn tru, đi hết chiều dài ren hữu ích mà không bị kẹt hay lỏng lẻo bất thường.

Đầu NOT GO (Không đạt): Được gia công theo kích thước giới hạn trên. Đầu này chỉ được phép vặn vào tối đa từ 1.5 đến 2 vòng ren. Nếu đầu NOT GO vặn lọt hẳn vào trong, chứng tỏ lỗ ren đã bị gia công quá rộng (vượt dung sai).

B. Kiểm tra ren ngoài (Bu-lông, trục ren) bằng Calip Vòng (Thread Ring Gauge)

Tương tự như calip trục, người ta sử dụng một cặp vòng ren tiêu chuẩn. Vòng GO phải lọt qua toàn bộ chiều dài trục ren ngoài, trong khi vòng NOT GO không được phép vặn vào quá 2 vòng ren.

Điểm cộng: Thao tác cực kỳ nhanh chóng, thiết bị bền bỉ và không đòi hỏi kỹ thuật viên phải tính toán phức tạp. Rất tối ưu cho các công đoạn kiểm tra nhanh (In-line QC) ngay tại xưởng.

2. Phương Pháp Kiểm Tra Từng Thông Số Riêng Lẻ

Khi cần nghiệm thu sản phẩm đơn chiếc, sửa chữa, hoặc khi phát hiện lỗi hàng loạt cần tìm nguyên nhân để điều chỉnh lại máy gia công (máy tiện, máy phay CNC), phương pháp kiểm tra giới hạn (GO/NOT GO) sẽ không đáp ứng được. Lúc này, kỹ sư bắt buộc phải đo cụ thể từng thông số hình học thực tế của ren.

A. Đo bước ren (P) bằng dưỡng lá (Thread Pitch Gauge)

Dưỡng lá đo bước ren là một tập hợp các lá thép mỏng được khía các biên dạng răng chuẩn theo các hệ ren thông dụng như Hệ Mét (góc đỉnh ren 60°) hoặc Hệ Inch (góc đỉnh ren 55°).

Cách thực hiện: Người dùng áp lần lượt các lá dưỡng vào phần ren cần kiểm tra. Lá dưỡng nào ăn khớp khít hoàn toàn và không để ánh sáng lọt qua khe răng, thì thông số ghi trên lá đó chính là bước ren của chi tiết.

B. Đo đường kính trung bình (d_2 hoặc D_2)

Đường kính trung bình là thông số cốt lõi quyết định độ chặt, lỏng và độ bền vững của mối ghép ren. Có hai cách đo thông dụng:

Sử dụng Panme đo ren chuyên dụng: Loại Panme này được thiết kế với các đầu đo có thể thay đổi (một đầu nhọn và một đầu chữ V) để khớp chính xác với góc profile của răng ren. Đầu đo tiếp xúc trực tiếp tại đường kính trung bình để cho ra trị số hiện thị trên thước.

Phương pháp ba dây (Three-Wire Method): Đây là phương pháp đo gián tiếp có độ chính xác rất cao, thường dùng trong phòng hiệu chuẩn hoặc phòng kiểm định (Lab). Người ta đặt 3 sợi dây thép có đường kính tiêu chuẩn (Sub_w) tính trước vào các rãnh ren (2 dây một bên, 1 dây đối diện). Sau đó, dùng Panme phẳng thông thường để đo khoảng cách lớn nhất ngoài 3 sợi dây này, rồi áp dụng công thức toán học để tính toán ra đường kính trung bình chính xác.

3. Phương Pháp Kiểm Tra Quang Học (Không Tiếp Xúc)

Đối với các chi tiết cơ khí siêu nhỏ, các loại ren mẫu (Master Gauge), hoặc khi cần đánh giá biên dạng một cách toàn diện (bao gồm cả góc đỉnh ren alpha, bán kính góc lượn đáy ren), các phương pháp đo tiếp xúc cơ học rất dễ gây ra sai số do lực ấn hoặc do biên dạng đầu đo không chui lọt. Do đó, phương pháp quang học là lựa chọn tối ưu nhất.

Máy chiếu biên dạng (Profile Projector): Chi tiết được đặt trên bàn di mẫu, hệ thống thấu kính sẽ phóng đại biên dạng ren lên màn hình lớn từ 10 đến 100 lần. Người kiểm tra sẽ so sánh trực tiếp hình ảnh phóng đại này với các lưới profile chuẩn hoặc đo tọa độ các điểm để tính ra thông số.

 Máy đo hình ảnh kỹ thuật số (VMM) & Máy đo CMM: Sử dụng camera độ phân giải cao kết hợp với phần mềm đo lường tự động quét biên dạng. Hệ thống có thể tự động bóc tách các thông số bước ren, đường kính đỉnh, đường kính đáy và góc ren chỉ trong vài giây và xuất báo cáo tự động trực quan.

Lời Kết

Mỗi phương pháp kiểm tra ren đều mang lại những giá trị tối ưu riêng cho từng giai đoạn và mô hình của quá trình sản xuất. Việc lựa chọn đúng phương pháp và dụng cụ đo thích hợp không chỉ giúp doanh nghiệp kiểm soát chặt chẽ chất lượng sản phẩm đầu ra, hạn chế tối đa hàng phế phẩm (NG), mà còn tối ưu hóa chi phí đầu tư cho trang thiết bị đo lường.

Hy vọng bài viết này đã mang lại những góc nhìn thực tế hữu ích cho công việc của bạn!
